Введение
Верхняя часть дымоходной или вентиляционной трубы, выходящая на кровлю здания, подвергается постоянному воздействию атмосферных факторов: дождь, снег, ветер, перепады температур, ультрафиолетовое излучение. Без надлежащей защиты вода попадает внутрь канала, приводя к разрушению кладки кирпичных труб, коррозии металлических, образованию наледи зимой. Влага, смешиваясь с продуктами сгорания, образует агрессивные кислоты, ускоряющие разрушение материалов. В вентиляционных каналах скапливается мусор, листья, в них могут гнездиться птицы, что снижает эффективность вентиляции и создает пожарную опасность.
Дымник (колпак, зонт, флюгарка) – защитное устройство, устанавливаемое на оголовке трубы и предотвращающее попадание осадков, мусора и птиц внутрь канала. Кажущаяся простота этого элемента обманчива – правильно спроектированный и установленный дымник выполняет множество важных функций: защищает трубу от разрушения, предотвращает задувание ветра, улучшает тягу, препятствует образованию конденсата, увеличивает срок службы дымохода в 2-3 раза, придает завершенность архитектурному облику здания.
Актуальность темы обусловлена тем, что многие собственники зданий недооценивают важность установки качественных дымников, рассматривая их как декоративный элемент. Результат – необходимость дорогостоящего ремонта или полной замены дымохода через 5-7 лет вместо расчетных 25-30. Особенно критична ситуация на промышленных объектах с котельными, где неправильная организация дымоудаления может привести не только к разрушению конструкций, но и к нарушению работы отопительного оборудования, задымлению помещений, пожарам.
Выбор дымника требует учета множества факторов: тип отопительного оборудования (газовый, твердотопливный, дизельный котел), материал и конструкция дымохода (кирпич, сталь, керамика), сечение и форма трубы (круглая, квадратная, прямоугольная), климатические условия (ветровая и снеговая нагрузка), архитектурный стиль здания. Неправильный выбор может привести к ухудшению тяги, обратному задуванию дыма, обледенению, срыву ветром.
В этой статье мы подробно рассмотрим все аспекты применения дымников и колпаков на промышленных и коммерческих объектах. Вы узнаете о существующих типах дымников и критериях их выбора, познакомитесь с требованиями нормативных документов, изучите технологию изготовления и монтажа, получите практические рекомендации по эксплуатации. Материал будет полезен проектировщикам, специалистам служб эксплуатации зданий, монтажникам, а также всем, кто планирует устройство или реконструкцию системы дымоудаления.
Назначение и функции дымников
Дымник – это не просто декоративный колпак на трубе, а функциональное устройство, решающее комплекс задач по защите дымохода и обеспечению его эффективной работы.
Защита от атмосферных осадков
Основная функция любого дымника – предотвращение попадания дождя и снега внутрь дымохода или вентиляционного канала. Вода, попадающая в трубу, вызывает ряд негативных процессов:
Разрушение кирпичной кладки – намокший кирпич теряет прочность, при замерзании вода расширяется, разрывая материал изнутри. Цикл замерзания-оттаивания за зиму может повторяться десятки раз, за 5-7 лет приводя к критическому разрушению трубы.
Коррозия металлических труб – даже нержавеющая сталь подвержена коррозии при постоянном присутствии влаги, особенно в сочетании с продуктами сгорания. Обычная оцинкованная сталь без защиты прогорает за 3-5 лет.
Ухудшение тяги – скопление воды в дымоходе создает водяные пробки, препятствующие выходу дыма. Влажный дымоход холодный, что снижает естественную тягу.
Образование агрессивных соединений – вода, соединяясь с серой из продуктов сгорания, образует серную кислоту, разрушающую любые материалы. С азотистыми соединениями образуются нитраты, также агрессивные к конструкциям.
Качественный дымник с достаточным вылетом козырька (15-20 см от стенки трубы) надежно защищает оголовок от прямых осадков и косого дождя.
Предотвращение засорения и гнездования птиц
Открытые дымоходы и вентканалы привлекают птиц для устройства гнезд. Гнездо в дымоходе – серьезная проблема: полная блокировка канала, задымление помещений при топке, пожарная опасность (гнездо из сухих веток может воспламениться от искр).
Дымник с боковыми сетками или узкими проемами (не более 50×50 мм) надежно предотвращает проникновение птиц, но не препятствует выходу дыма. Для вентиляционных каналов сетка также защищает от попадания крупного мусора, листьев, веток.
Защита от обратной тяги при ветре
При сильном ветре возможно задувание воздуха в дымоход, что приводит к обратной тяге – дым идет не в трубу, а обратно в помещение. Особенно опасно это для газовых котлов, где обратная тяга может привести к отравлению угарным газом.
Специальные конструкции дымников (дефлекторы, флюгарки с вращающимися элементами) используют энергию ветра для усиления тяги. При обтекании ветром конусообразной или цилиндрической насадки над трубой создается зона разрежения, высасывающая дым из канала.
Улучшение тяги
Некоторые типы дымников (дефлекторы ЦАГИ, Вольперта, ротационные турбины) специально разработаны для усиления тяги. За счет аэродинамического эффекта они увеличивают разрежение в устье трубы на 15-25%, что особенно важно для низких труб, недостаточная высота которых не обеспечивает нормальную тягу.
Улучшение тяги позволяет: повысить КПД отопительного оборудования (более полное сгорание топлива), снизить отложение сажи в дымоходе, обеспечить стабильную работу при неблагоприятных погодных условиях.
Защита от искр и улучшение пожарной безопасности
При топке твердотопливными котлами и печами из трубы вылетают искры, представляющие пожарную опасность для кровли и соседних строений. Дымники с искрогасителями (мелкоячеистой сеткой из нержавеющей стали) задерживают искры и горящие частицы, не препятствуя выходу дыма.
Согласно требованиям пожарной безопасности, на дымоходах твердотопливных котлов и печей искрогасители обязательны при расстоянии до горючих материалов менее 15 метров или при кровельном покрытии из горючих материалов.
Декоративная функция
Помимо утилитарных функций, дымник играет важную роль в архитектурном облике здания. Правильно подобранный дымник подчеркивает стиль объекта, придает завершенность композиции. Для престижных объектов изготавливаются дымники со сложным декором, коваными элементами, флюгерами.
Компания ТПК-Прометалл изготавливает дымники и колпаки различных типов и конфигураций для промышленных, коммерческих и жилых объектов. Используем качественную оцинкованную сталь, сталь с полимерным покрытием, нержавеющую сталь. Возможно изготовление по индивидуальным размерам и эскизам заказчика.
Виды дымников и их конструктивные особенности
Дымники классифицируются по конструкции, назначению, материалу изготовления. Каждый тип имеет свои преимущества и оптимальную область применения.
Простые зонтообразные колпаки
Самая распространенная конструкция – плоский или двускатный металлический козырек на вертикальных стойках. Изготавливается из листового металла толщиной 0,5-0,8 мм. Козырек защищает устье трубы от осадков, стойки обеспечивают зазор 50-100 мм для свободного выхода дыма.
Преимущества: простота конструкции, низкая стоимость, универсальность применения. Недостатки: не усиливает тягу, при сильном ветре возможно задувание осадков под козырек, требует периодической замены из-за коррозии (срок службы оцинковки 10-15 лет).
Применение: вентиляционные каналы, дымоходы газовых котлов малой мощности, промышленные трубы технологической вентиляции в регионах с умеренным климатом.

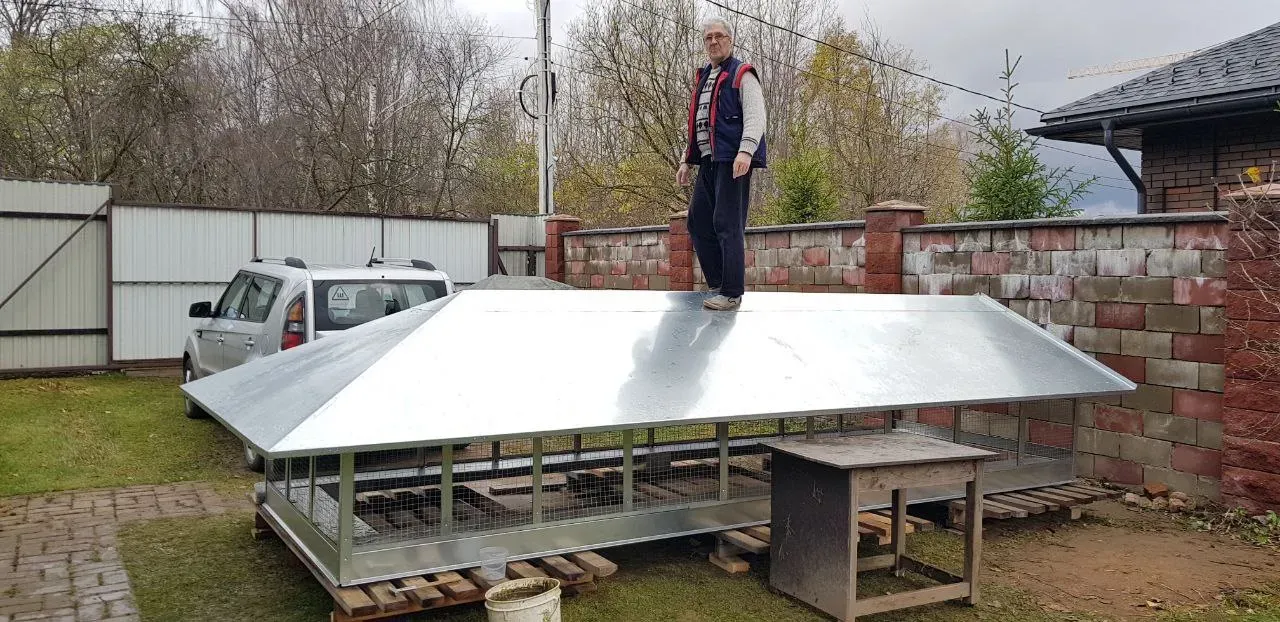

Четырехскатные (шатровые) колпаки
Разновидность простого колпака с четырехскатным (пирамидальным) козырьком. Обеспечивает лучшую защиту от косого дождя благодаря скатам со всех сторон. Эстетично выглядит на квадратных и прямоугольных трубах.
Более сложен в изготовлении, требует точного раскроя и пайки скатов. Стоимость на 30-50% выше простого двускатного. Применяется на объектах с повышенными требованиями к внешнему виду.
Дымники с флюгаркой
Флюгарка – вращающийся элемент, поворачивающийся по ветру и защищающий устье трубы от прямого задувания. Козырек флюгарки ориентируется подветренной стороной к устью, исключая попадание осадков и ветра внутрь.
Конструкция включает неподвижное основание (крепится к трубе), ось вращения с подшипниками и поворотную часть с козырьком и хвостовым оперением. При изменении направления ветра флюгарка автоматически поворачивается.
Преимущества: максимальная защита от осадков и задувания, оригинальный внешний вид. Недостатки: наличие подвижных частей, требующих периодического обслуживания (смазка подшипников), более высокая стоимость, возможность обледенения оси зимой (требуется антиобледенительная смазка).
Применение: дымоходы в регионах с сильными и переменными ветрами, объекты на открытой местности, здания с выраженным архитектурным стилем.
Дефлекторы ЦАГИ и Вольперта
Специальные устройства, использующие энергию ветра для усиления тяги. Дефлектор ЦАГИ (разработка Центрального аэрогидродинамического института) представляет собой цилиндрический стакан с диффузором, надетый на устье трубы. При обтекании ветром создается зона разрежения, вытягивающая дым из трубы.
Дефлектор Вольперта имеет коническую форму, принцип действия аналогичен. Оба типа увеличивают тягу на 15-25% при скорости ветра 3-10 м/с. При отсутствии ветра или очень сильном ветре (более 15 м/с) эффективность снижается.
Преимущества: значительное усиление тяги, защита от задувания ветра, отсутствие подвижных частей, долговечность. Недостатки: сложная форма требует промышленного изготовления, относительно высокая стоимость, увеличенные габариты.
Применение: низкие дымоходы с недостаточной тягой, дымоходы в ветреных регионах, котельные с несколькими агрегатами, требующими стабильной тяги.
Ротационные турбины
Современная разработка – вращающаяся турбина из алюминия или нержавеющей стали. Лопасти турбины приводятся в движение ветром (любого направления), создавая разрежение в устье трубы и вытягивая дым. При скорости ветра 3-5 м/с турбина вращается со скоростью 150-300 об/мин, увеличивая тягу на 30-40%.
Преимущества: максимальное усиление тяги, работа при любом направлении ветра, эффективная защита от осадков, современный внешний вид. Недостатки: высокая стоимость (в 3-5 раз дороже простого колпака), наличие подшипников, требующих обслуживания, возможность обледенения и остановки вращения зимой.
Применение: промышленные вентиляционные системы, дымоходы в сложных климатических условиях, объекты с высокими требованиями к эффективности дымоудаления.
Колпаки с искрогасителем
Обязательны для дымоходов твердотопливных котлов, печей, каминов. Конструктивно представляют собой стандартный колпак, дополненный мелкоячеистой сеткой из нержавеющей стали с размером ячейки 3-5 мм. Сетка устанавливается между устьем трубы и козырьком, задерживая искры и горящие частицы.
Сетка должна быть изготовлена из жаростойкой нержавеющей стали (AISI 304 или 316), так как температура вылетающих искр может достигать 800-1000°C. Оцинкованная сетка быстро прогорает и требует замены каждый сезон.
Важно: сетка требует регулярной очистки от сажи (1-2 раза в отопительный сезон), так как засоренная сетка резко ухудшает тягу.
Многоканальные колпаки
Для зданий с несколькими дымоходами и вентканалами, выведенными рядом или в одном кирпичном массиве, изготавливаются многоканальные колпаки, перекрывающие все каналы единой крышей. Это улучшает внешний вид (вместо нескольких отдельных колпаков один большой) и снижает стоимость изготовления.
Конструкция должна обеспечивать отдельные выходы для каждого канала без перемешивания потоков. Расстояние между устьями каналов не менее 0,5 м для предотвращения взаимного влияния. Обязательно разделение дымовых и вентиляционных каналов – их нельзя объединять под одним колпаком без перегородок.
ТПК-Прометалл специализируется на изготовлении дымников любых типов по индивидуальным размерам. Имеем собственное гильотинное, листогибочное и вальцовочное оборудование, что позволяет производить колпаки для труб любой формы и сечения – от 100×100 мм до 1500×1500 мм и более.
Материалы изготовления дымников
Долговечность и надежность дымника напрямую зависят от материала изготовления и качества защитного покрытия.
Оцинкованная сталь
Самый распространенный и доступный материал. Листовая сталь толщиной 0,5-0,8 мм с цинковым покрытием 100-275 г/м² обеспечивает защиту от коррозии в течение 10-15 лет при эксплуатации в обычных условиях.
Преимущества: доступная цена, хорошая обрабатываемость (легко режется, гнется), достаточная жесткость и прочность, возможность изготовления любых форм. Недостатки: ограниченный срок службы (цинковое покрытие постепенно разрушается), непривлекательный серый цвет, требует периодической окраски для продления службы.
Применение: дымники для промышленных объектов, где основное требование – функциональность, а не внешний вид, бюджетные решения, временные конструкции.
Сталь с полимерным покрытием
Оцинкованная сталь с дополнительным слоем полимерного покрытия (полиэстер, пурал, пластизол) толщиной 25-200 мкм. Полимерный слой защищает цинк от атмосферных воздействий и УФ-излучения, продлевая срок службы до 25-30 лет. Широкая цветовая гамма (по каталогу RAL) позволяет подобрать цвет в тон кровли.
Преимущества: долговечность, коррозионная стойкость, широкий выбор цветов, привлекательный внешний вид, не требует окраски в течение всего срока службы. Недостатки: более высокая цена (на 30-50% дороже оцинковки), необходимость аккуратной обработки для предотвращения повреждения покрытия.
Применение: дымники для коммерческих и жилых объектов, здания с высокими архитектурными требованиями, объекты в агрессивных средах (промышленные районы, морское побережье).
Нержавеющая сталь
Материал премиум-класса для дымников. Сталь марок AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2) толщиной 0,6-1,0 мм обеспечивает максимальную коррозионную стойкость и долговечность 40-50 лет и более.
AISI 304 – универсальная нержавеющая сталь для обычных условий. AISI 316 с добавлением молибдена – для особо агрессивных сред (морское побережье, химические производства).
Преимущества: максимальный срок службы, абсолютная коррозионная стойкость, эстетичный внешний вид (блестящая или матовая полированная поверхность), не требует покраски и обслуживания. Недостатки: высокая стоимость (в 3-5 раз дороже оцинковки), сложность обработки (требуется специальный инструмент), меньшая жесткость (требуется большая толщина или ребра жесткости).
Применение: дымоходы газовых котлов (конденсат содержит агрессивные кислоты), объекты в агрессивных средах, престижные здания с высокими требованиями к качеству и долговечности.
Медь
Элитный материал для дымников. Медный лист толщиной 0,6-0,8 мм обладает уникальными свойствами: не корродирует, со временем покрывается благородной патиной (зеленоватым налетом оксида меди), срок службы более 100 лет.
Преимущества: максимальная долговечность, уникальный внешний вид, развивающийся со временем, высокая пластичность и обрабатываемость, возможность создания сложных форм и декора. Недостатки: очень высокая стоимость (в 8-12 раз дороже оцинковки), малая жесткость (требуется усиление ребрами), необходимость использования медного крепежа (иначе электрохимическая коррозия).
Применение: исторические здания, объекты премиум-класса, здания с медной кровлей (для архитектурного единства).
Алюминий
Легкий (в 3 раза легче стали) и коррозионностойкий материал. Алюминий толщиной 1,0-1,5 мм (большая толщина компенсирует меньшую жесткость) с анодированным или полимерным покрытием служит 30-40 лет.
Преимущества: малый вес (снижает нагрузку на трубу), коррозионная стойкость, хорошая обрабатываемость, возможность окраски в любой цвет. Недостатки: малая жесткость (требуется усиление), более высокая цена, чем у стали с покрытием, ограниченная доступность.
Применение: легкие конструкции, ротационные турбины, дымники для реконструируемых объектов со слабыми трубами.
Требования нормативных документов к дымникам
Проектирование и установка дымников регламентируются комплексом нормативных документов, обязательных к исполнению.
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
Согласно п. 6.6.11, дымовые трубы котлов на твердом топливе должны быть оборудованы искроуловителями из металлической сетки с отверстиями не более 5×5 мм. Искроуловители обязательны при расстоянии от дымовых труб до зданий с горючими кровлями и элементами менее 15 метров.
Согласно п. 6.6.12, зазор между перекрытием дымника (козырьком) и устьем трубы должен быть не менее 80 мм для обеспечения свободного выхода дыма и продуктов сгорания.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
Согласно п. 6.6.7, на дымовых трубах не допускается установка зонтов, дефлекторов и других насадок, препятствующих выходу дыма. Это требование относится к газовым котлам – для них допустимы только специальные дымники, сертифицированные для использования с газовым оборудованием.
Для твердотопливных котлов, печей, каминов установка дымников допускается и рекомендуется при условии обеспечения требуемого зазора (не менее 80 мм) и применения искрогасителей.
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
Устанавливает требования к высоте дымовых труб над кровлей. Минимальная высота зависит от расстояния до конька кровли: при расстоянии до 1,5 м от конька – высота не менее 0,5 м над коньком, при расстоянии 1,5-3,0 м от конька – не ниже уровня конька, при расстоянии более 3,0 м – не ниже линии, проведенной под углом 10° к горизонту от конька.
Соблюдение этих требований критически важно для обеспечения нормальной тяги. Дымник не должен уменьшать эффективную высоту трубы.
Требования производителей котлов
Производители отопительного оборудования устанавливают дополнительные требования к дымоходам, включая дымники. Для газовых котлов часто запрещается установка любых насадок, кроме специальных сертифицированных. Нарушение этих требований приводит к потере гарантии на оборудование.
Для твердотопливных и дизельных котлов обычно рекомендуется установка дымников, улучшающих тягу и защищающих от осадков. Конкретные требования указаны в паспорте котла.
Изготовление и монтаж дымников
Качественный дымник должен быть правильно изготовлен и надежно закреплен на трубе.
Измерение и изготовление
Первый этап – точное измерение размеров оголовка трубы. Для прямоугольных и квадратных труб измеряются внешние размеры по периметру. Для круглых – внешний диаметр. При замере кирпичных труб учитывается выступающий оголовок (если есть).
Дымник должен иметь основание (юбку), надеваемое на оголовок трубы. Размер основания делается на 10-20 мм больше размера трубы для свободной посадки. Высота юбки обычно 80-150 мм – этого достаточно для надежного крепления.
Козырек дымника должен выступать за габариты трубы на 80-150 мм с каждой стороны для эффективной защиты от осадков. Уклон скатов козырька не менее 30-40° для схода снега.
Расстояние от устья трубы до козырька (просвет для выхода дыма) должен составлять не менее 80 мм по всему периметру. Для твердотопливных котлов рекомендуется 100-150 мм для свободного выхода дыма и искр.
Изготовление включает: раскрой металла по развертке, гибку элементов на листогибочном станке, соединение элементов (фальцем, пайкой или заклепками), сборку конструкции, установку сетки искрогасителя (для твердотопливных котлов).
Крепление дымника к трубе
Существует несколько способов крепления в зависимости от материала трубы:
Кирпичные трубы: основание дымника надевается на оголовок, крепится через отверстия в юбке дюбелями или анкерами в швы кладки. Отверстия сверлятся диаметром 6-8 мм, устанавливаются пластиковые дюбели, вкручиваются саморезы с прессшайбами. Количество точек крепления: для труб до 500×500 мм – 4 точки (по одной на каждой стороне), для труб более 500×500 мм – 6-8 точек.
Металлические круглые трубы: используются хомуты из нержавеющей стали или оцинковки. Хомут охватывает трубу и юбку дымника, затягивается болтами. Для надежности применяется 2-3 хомута по высоте юбки.
Сэндвич-дымоходы: применяются специальные хомутовые крепления или обжимные кольца, входящие в комплект дымохода. Крепление должно быть герметичным для предотвращения попадания влаги в утеплитель сэндвича.
Герметизация
После установки дымника необходимо герметизировать стык между юбкой и трубой для предотвращения затекания воды. Для кирпичных труб используется цементный раствор, герметик или битумная мастика. Для металлических – термостойкий силиконовый герметик (выдерживает до 300°C) или специальный каминный герметик (до 1200°C для твердотопливных котлов).
Важно: обычный строительный силикон не подходит – он разрушается при температуре выше 150°C.
Установка растяжек (для высоких дымников)
Дымники большого размера (более 800×800 мм) или высокой конструкции (дефлекторы, турбины) могут подвергаться значительным ветровым нагрузкам. Для предотвращения срыва устанавливаются растяжки – тросы из нержавеющей стали диаметром 3-5 мм, соединяющие верхнюю часть дымника с трубой или кровлей.
Растяжки устанавливаются в трех-четырех направлениях под углом 45-60° к вертикали. Крепление к дымнику – через рым-болты, к кровле – через анкеры. Тросы должны иметь натяжители для регулировки натяжения.
Проверка работоспособности
После установки необходимо проверить работу дымохода: при холодном дымоходе проверяется наличие тяги (поднесением зажженной спички или дымящейся лучины к прочистному отверстию или топке), при работающем котле контролируется отсутствие задымления, дым должен свободно выходить через дымник.
При выявлении проблем (слабая тяга, задымление) возможные причины: недостаточный просвет между устьем трубы и козырьком (требуется увеличение), засорение искрогасительной сетки (требуется очистка), неправильная высота трубы над кровлей (требуется надставка).
ТПК-Прометалл изготавливает дымники по индивидуальным размерам за 1-3 рабочих дня. Предоставляем услуги замера на объекте (в пределах Москвы и ближнего Подмосковья). По запросу можем организовать монтаж силами опытных кровельщиков с соблюдением всех требований безопасности и технологии.
Эксплуатация и обслуживание дымников
Правильное обслуживание продлевает срок службы дымника и обеспечивает эффективную работу дымохода.
Регулярные осмотры
Рекомендуемая периодичность осмотров: перед началом отопительного сезона (август-сентябрь) – обязательный осмотр, в середине отопительного сезона (январь-февраль) – контрольный осмотр, после завершения отопительного сезона (апрель-май) – осмотр для выявления повреждений.
При осмотре проверяется: целостность конструкции (отсутствие трещин, деформаций, коррозии), надежность крепления к трубе, состояние защитного покрытия, проходимость искрогасительной сетки (для твердотопливных котлов), работоспособность подвижных элементов (для флюгарок и турбин).
Очистка
Основная задача обслуживания – своевременная очистка от загрязнений:
Искрогасительные сетки требуют очистки 1-2 раза в отопительный сезон (чаще при интенсивной топке). Засоренная сетка резко ухудшает тягу. Очистка выполняется жесткой щеткой, при сильном засорении сетку снимают и промывают водой с моющим средством.
Внутренние поверхности дымника очищаются от сажи раз в год. Сажа, пропитанная влагой, образует агрессивные соединения, ускоряющие коррозию. Очистка выполняется щеткой и ветошью.
Снег и наледь зимой могут накапливаться на козырьке, создавая дополнительную нагрузку. При толщине снега более 15-20 см рекомендуется очистка длинной щеткой с земли (если высота позволяет) или при подъеме на кровлю с соблюдением техники безопасности.
Обслуживание подвижных элементов
Флюгарки и ротационные турбины требуют обслуживания подшипников:
Смазка выполняется раз в год (весной после завершения отопительного сезона). Используется жаростойкая смазка (литол, солидол) или специальные подшипниковые смазки. Обычные машинные масла не подходят – они быстро выгорают.
Проверка люфта – подшипники не должны иметь заметного люфта. При появлении люфта требуется замена подшипников (обычно это стандартные радиальные подшипники закрытого типа размером 6-10 мм).
Антиобледенительная обработка (в северных регионах) – нанесение специальных составов, предотвращающих примерзание подвижных частей.
Ремонт и замена элементов
Типовые ремонтные работы:
Восстановление покрытия – при появлении очагов коррозии на оцинкованных дымниках пораженные места зачищаются металлической щеткой, обрабатываются преобразователем ржавчины, грунтуются и окрашиваются термостойкой эмалью.
Замена искрогасительной сетки – со временем сетка прогорает (особенно оцинкованная). Замена несложна: старая сетка удаляется, на ее место устанавливается новая из нержавеющей стали.
Усиление креплений – при ослаблении креплений дымника к трубе (выявляется по подвижности конструкции) добавляются дополнительные точки крепления или устанавливаются более мощные крепежные элементы.
Полная замена дымника требуется при критических повреждениях: сквозная коррозия с отверстиями, деформация конструкции, потеря жесткости. Срок службы оцинкованных дымников 10-15 лет, с полимерным покрытием 25-30 лет, нержавеющих 40-50 лет.
Сравнительная таблица типов дымников
| Тип дымника | Защита от осадков | Улучшение тяги | Сложность конструкции | Срок службы (оцинковка / с покрытием / нержавейка) | Относительная стоимость | Область применения |
|---|---|---|---|---|---|---|
| Простой зонт (двускатный) | Хорошая | Нет | Низкая | 10-15 / 25-30 / 40+ лет | 1,0× (базовая) | Вентканалы, газовые котлы |
| Четырехскатный (шатровый) | Отличная | Нет | Средняя | 10-15 / 25-30 / 40+ лет | 1,3-1,5× | Квадратные трубы, декоративные решения |
| Флюгарка | Максимальная | Незначительное | Высокая (подвижные части) | 10-12 / 20-25 / 35+ лет | 2,0-2,5× | Ветреные регионы, выраженная архитектура |
| Дефлектор ЦАГИ/Вольперта | Хорошая | Значительное (+15-25%) | Высокая | 12-15 / 25-30 / 40+ лет | 2,5-3,5× | Недостаточная тяга, ветреные регионы |
| Ротационная турбина | Отличная | Максимальное (+30-40%) | Высокая (подвижные части) | 8-10 / 15-20 / 30+ лет | 4,0-6,0× | Промышленная вентиляция, сложные условия |
| С искрогасителем | Хорошая | Незначительное снижение | Средняя | 8-12 / 20-25 / 35+ лет | 1,2-1,4× | Твердотопливные котлы и печи (обязательно) |
Чек-лист выбора и установки дымника
- Определен тип отопительного оборудования (газовый / твердотопливный / дизельный котел, печь, камин)
- Проверены требования производителя котла к дымоходу и дымнику (в паспорте оборудования)
- Измерены размеры оголовка трубы (для прямоугольных – внешние размеры, для круглых – диаметр)
- Определена форма дымника (двускатный / четырехскатный / дефлектор / флюгарка) в соответствии с задачами
- Выбран материал изготовления (оцинковка / с полимерным покрытием / нержавейка) с учетом бюджета и срока службы
- Рассчитаны размеры элементов: юбка на 10-20 мм больше трубы, высота юбки 80-150 мм, вылет козырька 80-150 мм
- Обеспечен просвет между устьем трубы и козырьком не менее 80 мм (рекомендуется 100-150 мм)
- Предусмотрен искрогаситель для твердотопливных котлов (сетка 3-5 мм из нержавейки)
- Подобран способ крепления (дюбели для кирпича, хомуты для металлических труб)
- Подготовлен герметик для герметизации стыка (термостойкий силикон или каминный герметик)
- Проверена высота трубы над кровлей в соответствии с СНиП 41-01-2003
- Запланирован осмотр перед каждым отопительным сезоном и очистка искрогасителя 1-2 раза в сезон
Часто задаваемые вопросы (FAQ)
Вопрос 1: Обязательно ли устанавливать дымник на трубу?
Ответ: Законодательно установка дымника не является обязательной, однако настоятельно рекомендуется. Для газовых котлов некоторые производители запрещают установку дымников – нужно смотреть паспорт оборудования. Для твердотопливных котлов и печей дымник с искрогасителем обязателен согласно требованиям пожарной безопасности при определенных условиях (расстояние до горючих конструкций менее 15 м). Для вентиляционных каналов дымник защищает от осадков и значительно продлевает срок службы трубы.
Вопрос 2: Какой дымник выбрать для газового котла?
Ответ: Для газовых котлов в первую очередь нужно изучить требования производителя в паспорте оборудования. Многие запрещают установку любых насадок, так как это может ухудшить тягу. Если установка допустима, выбирайте простой зонт с максимальным просветом (150-200 мм) или специальный сертифицированный дымник для газовых котлов. Дефлекторы и флюгарки для газовых котлов обычно не применяются. Материал – нержавеющая сталь AISI 316, так как конденсат из газового котла содержит агрессивные кислоты.
Вопрос 3: Нужен ли искрогаситель для пеллетного котла?
Ответ: Да, пеллетные котлы относятся к твердотопливным, хотя и работают в автоматическом режиме. При сгорании пеллет образуются искры и горящие частицы, представляющие пожарную опасность. Искрогасительная сетка из нержавеющей стали 3-5 мм обязательна. Важно регулярно чистить сетку (раз в месяц при активной работе), так как пеллетная зола более мелкая и быстрее забивает ячейки.
Вопрос 4: Почему дымник обледеневает зимой и что делать?
Ответ: Обледенение происходит из-за конденсации влаги из дымовых газов на холодном металле дымника. Особенно характерно для газовых котлов (низкая температура дымовых газов 100-150°C, высокое содержание влаги). Решения: утепление дымохода (уменьшает конденсацию), увеличение просвета между устьем и козырьком (лед не перекрывает выход), применение нержавеющей стали (лучше отводит тепло, меньше конденсат), регулярная очистка наледи механически.
Вопрос 5: Можно ли изготовить дымник самостоятельно?
Ответ: Да, при наличии навыков жестяных работ и необходимого инструмента (ножницы по металлу, листогиб, дрель). Понадобится оцинкованная сталь 0,5-0,7 мм, заклепки или саморезы для соединения, крепеж. Однако качественный дымник требует точных расчетов размеров, правильных углов сгибов, аккуратного исполнения. Ошибки приводят к протечкам, недостаточной защите, быстрой коррозии. Для ответственных объектов рекомендуется заказывать у профессионалов – стоимость дымника невелика (от 2000 руб), зато гарантировано качество.
Вопрос 6: Сколько стоит дымник на кирпичную трубу?
Ответ: Стоимость зависит от размеров, сложности конструкции, материала. Ориентировочно: простой зонт из оцинковки на трубу 500×500 мм – 3000-5000 руб, четырехскатный с полимерным покрытием – 5000-8000 руб, флюгарка – 10000-15000 руб, из нержавеющей стали цены выше на 50-80%. Дымники для больших труб (более 800×800 мм) изготавливаются индивидуально, стоимость от 15000 руб. Монтаж (если заказывается отдельно) – 2000-5000 руб в зависимости от высоты кровли и сложности доступа.
Вопрос 7: Как часто нужно обслуживать дымник?
Ответ: Осмотр обязателен раз в год перед отопительным сезоном. Искрогасительная сетка на твердотопливных котлах чистится 1-2 раза в сезон (при активной топке чаще). Подвижные элементы (флюгарки, турбины) смазываются раз в год. Удаление снега по мере накопления (при толщине более 15-20 см). Окраска оцинкованных дымников по мере появления ржавчины (обычно раз в 3-5 лет). Дымники с полимерным покрытием и нержавеющие не требуют окраски.
Вопрос 8: Дымник улучшает или ухудшает тягу?
Ответ: Зависит от типа. Простые зонты практически не влияют на тягу при правильном просвете (80-150 мм). Дефлекторы и ротационные турбины заметно улучшают тягу (+15-40%) за счет аэродинамического эффекта. Флюгарки немного улучшают тягу и главное – предотвращают задувание ветра. Дымник с засоренной искрогасительной сеткой резко ухудшает тягу – поэтому важна регулярная очистка. Для газовых котлов любой дымник может ухудшить работу – нужна консультация с производителем.
Вопрос 9: Что делать, если дымник сорвало ветром?
Ответ: Срыв дымника ветром говорит о недостаточной прочности крепления или конструкции. После установки нового дымника необходимо: увеличить количество точек крепления (минимум 4-6 для средних труб), использовать более мощный крепеж (дюбели 10-12 мм вместо 6-8 мм), для больших дымников установить растяжки, выбрать более прочную конструкцию (усиленные стойки, ребра жесткости). В особо ветреных регионах рекомендуются низкопрофильные дымники с минимальной парусностью.
Вопрос 10: Можно ли устанавливать дымник зимой?
Ответ: Технически возможно при температуре не ниже -15°C, но имеются сложности. Кровля покрыта снегом и льдом – высокая опасность работ на высоте. Герметики плохо работают на морозе – возможны протечки весной. Металл более хрупкий – риск повреждений при монтаже. Оптимальное время установки – весна (апрель-май) или осень (сентябрь-октябрь) при температуре +5…+25°C. Если установка зимой необходима, обязательна очистка места работ от снега и использования морозостойкого герметика.
Заключение
Дымники и колпаки на трубы – важные функциональные элементы, обеспечивающие долговечность дымоходов и вентиляционных каналов, эффективность работы отопительного оборудования, пожарную безопасность объекта. Установка качественного дымника – это не затрата, а инвестиция, окупающаяся продлением срока службы дымохода в 2-3 раза и экономией на ремонтах.
Правильный выбор дымника требует учета типа отопительного оборудования, требований производителя, материала и конструкции дымохода, климатических условий, бюджета. Для промышленных объектов с котельными оптимальны дефлекторы, улучшающие тягу и обеспечивающие стабильную работу в любых условиях. Для газовых котлов нужны специальные сертифицированные дымники из нержавейки. Для твердотопливного оборудования обязательны искрогасители.
Компания ТПК-Прометалл предлагает профессиональное изготовление дымников и колпаков любых типов и размеров для промышленных, коммерческих и жилых объектов Москвы и области. Производим дымники из оцинкованной стали, стали с полимерным покрытием (широкая цветовая гамма RAL), нержавеющей стали AISI 304/316. Возможно изготовление по индивидуальным эскизам и размерам заказчика.
Предоставляем комплексные услуги: бесплатные консультации по выбору типа дымника, выезд замерщика на объект (Москва и ближнее Подмосковье), изготовление за 1-3 рабочих дня, доставка на объект, организация монтажа опытными кровельщиками. Все изделия соответствуют требованиям ГОСТ и имеют сертификаты качества.
Наши склады расположены по адресам: ул. Стахановская, 24с2 (метро Карачарово) и ул. Верхние Поля, 38с3 (метро Капотня). Консультации и прием заказов по телефону +7 495 128-08-38. Полная информация о дымниках и другой продукции на сайте https://tpk-prometall.ru/
Защитите ваш дымоход профессиональными решениями от ТПК-Прометалл!
