Гальваническое покрытие — это тонкий слой металла, который осаждают на деталь электрохимическим способом: деталь погружают в электролит и подключают к отрицательному полюсу источника постоянного тока, а анодом служит металл покрытия. Ионы металла из раствора восстанавливаются на поверхности детали и образуют плотный слой заданной толщины. Так наносят цинк, хром, никель, медь, олово и кадмий — для защиты от коррозии, износостойкости, электропроводности или декоративного вида. Ниже разбираем виды гальванических покрытий, технологию, отличия от горячего цинкования и то, как выбрать покрытие под задачу.
Как наносят гальваническое покрытие
- Подготовка поверхности. Обезжиривание, травление и декапирование — удаление окислов и загрязнений. От подготовки напрямую зависит сцепление покрытия с основой.

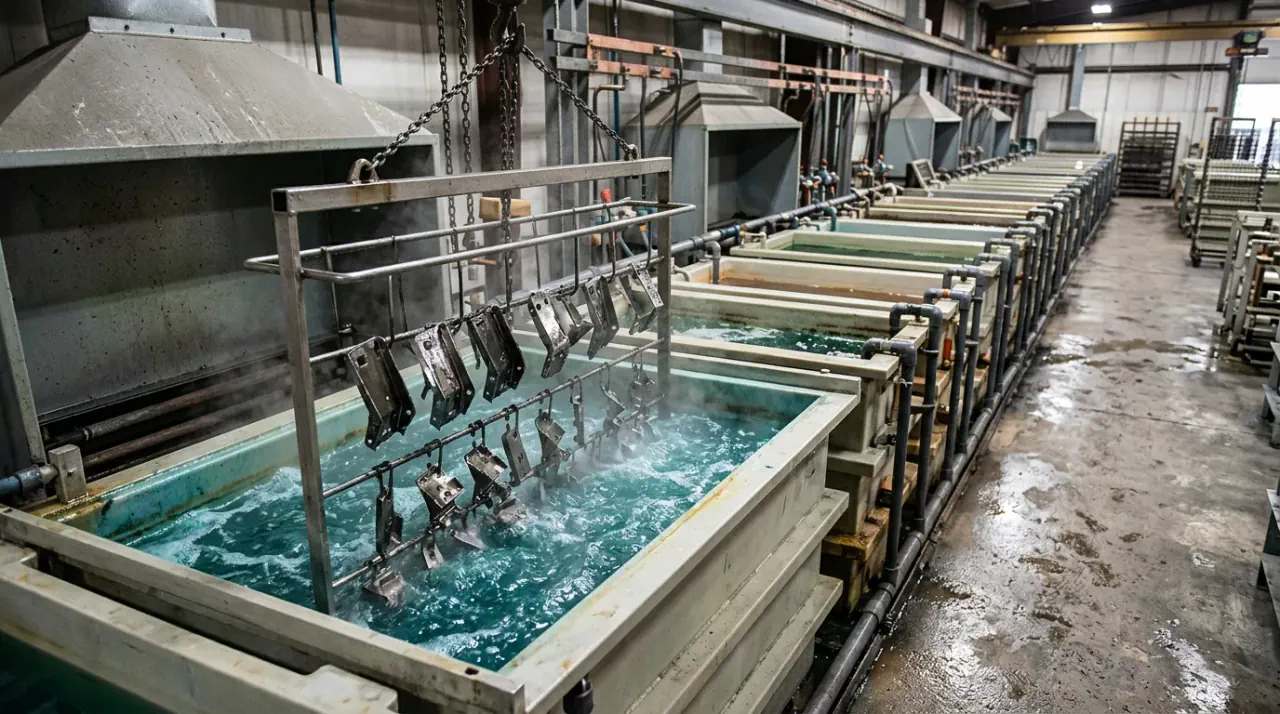

- Электроосаждение. Деталь в ванне с электролитом, через раствор идёт постоянный ток. Сила тока, время, концентрация и температура электролита задают толщину и структуру слоя.
- Пассивация (хроматирование). Для цинка — обработка в специальном растворе, которая повышает коррозионную стойкость и даёт характерный цвет: радужный, жёлтый или белый.
- Контроль. Измерение толщины, проверка сцепления, осмотр.
Процесс идёт без сильного нагрева, поэтому тонкостенные и точные детали не ведёт. Покрытие повторяет рельеф поверхности и не забивает резьбу, а слои можно наносить один на другой — например, медь, затем никель, затем хром.
Одна особенность, которую стоит знать заказчику: толщина гальванического слоя не везде одинакова. На выступах и кромках, которые ближе к аноду, металл осаждается активнее, а в глубоких отверстиях и узких пазах слой получается тоньше. Равномерность зависит от рассеивающей способности электролита и от того, как деталь завешена в ванне. Если толщина важна в конкретном месте — например, внутри трубки, — укажите это в чертеже.
Виды гальванических покрытий
Толщины в таблице — диапазоны нашей услуги гальванических покрытий; максимальная длина детали — 2300 мм.
| Покрытие | Назначение | Толщина, мкм | Где применяют |
|---|---|---|---|
| Цинкование | Защитное, анодное | 6–40 | Крепёж, метизы, кронштейны, мелкие детали |
| Хромирование | Декоративное или твёрдое (износостойкое) | 1–300 | Декор — сантехника, фурнитура; твёрдое — штоки, валы, восстановление размеров |
| Никелирование | Защитно-декоративное, подслой под хром | 6–24 | Сантехническая арматура, детали машин, фурнитура |
| Меднение | Подслой, электропроводность | 6–30 | Подслой в системе медь — никель — хром, контакты, шины |
| Оловянирование | Пищевое, под пайку | 3–12 | Контакты и выводы, детали пищевого оборудования |
| Кадмирование | Защитное для морской атмосферы | 10–30 | Авиация, судостроение — там, где его прямо требует документация |
Цинкование
Самое массовое гальваническое покрытие. Цинк активнее железа, поэтому защищает сталь электрохимически: при царапине корродирует цинк, а не основа. После осаждения цинк почти всегда пассивируют. В чертежах покрытие обозначают по ГОСТ 9.306-85: например, «Ц9.хр» — цинковое покрытие толщиной 9 мкм с хроматированием.
Важный момент для высокопрочного крепежа: при гальваническом цинковании есть риск водородного охрупчивания стали. Если в конструкторской документации нет прямых указаний, как его исключить, для болтов и шпилек высоких классов прочности рассмотрите термодиффузионное цинкование — у этого способа такого риска нет.
Хромирование
Декоративный хром наносят тонким слоем поверх никеля — он даёт зеркальный блеск и защищает подслой. Твёрдый хром наносят толстым слоем, до сотен микрометров: он повышает износостойкость и позволяет восстановить изношенный размер вала или штока.
Никелирование и меднение
Никель защищает и украшает, а в многослойной системе служит основным барьером под хромом. Медь чаще работает как подслой — улучшает сцепление следующих слоёв — или как функциональное покрытие для электропроводности.
Оловянирование и кадмирование
Олово нетоксично и хорошо паяется: его используют для контактов и деталей пищевого оборудования. Кадмий хорошо держится в морской атмосфере и пластичен, но токсичен, поэтому его применяют только там, где этого требует документация, — в авиации и судостроении.
Гальваника или горячее цинкование
Оба способа защищают сталь цинком, но задачи у них разные.
| Параметр | Гальваническое цинкование | Горячее цинкование |
|---|---|---|
| Толщина слоя | Тонкий: 6–40 мкм по нашей услуге | Толстый, норма по ГОСТ 9.307-2021 зависит от толщины и массы изделия |
| Резьба и точные размеры | Сохраняются | Резьба теряет точность |
| Размер изделий | Детали до 2300 мм | Конструкции длиной до 12 м (по размеру нашей ванны) |
| Нагрев детали | Без сильного нагрева | Погружение в расплав 450–460 °C |
| Где уместно | Крепёж, метизы, мелкие и точные детали, в основном в помещениях | Металлоконструкции на улице, опоры, ограждения, решётки |
Почему тонкая гальваника не заменит горячее цинкование на улице, видно из простой прикидки. По международному стандарту ISO 9223 в городской атмосфере (категория C3) цинк теряет 0,7–2,1 мкм в год. Значит, слой 9 мкм уйдёт примерно за 4–13 лет, а уличную металлоконструкцию рассчитывают на десятилетия. Для таких изделий — горячее цинкование; подробно о нём — в статье «Горячее цинкование металла».
Как выбрать гальваническое покрытие
- Защита крепежа и деталей в помещении или под навесом — цинкование с хроматированием; толщину выбирают по условиям эксплуатации.
- Декоративная поверхность с защитой — многослойное покрытие медь — никель — хром.
- Износ и трение — твёрдое хромирование.
- Пайка и пищевой контакт — оловянирование.
- Электрические контакты и шины — меднение, оловянирование.
- Морская атмосфера и авиационные детали — только по требованиям конструкторской документации.
Общие требования к выбору покрытий в зависимости от условий эксплуатации установлены ГОСТ 9.303-84, требования к поверхности основного металла, самим покрытиям и их контролю — ГОСТ 9.301-2025, который заменил ГОСТ 9.301-86. Если в чертеже покрытие уже обозначено по ГОСТ 9.306-85, пришлите чертёж — этого достаточно для расчёта.
Где применяют гальванические покрытия
- Крепёж и метизы: болты, гайки, шайбы, саморезы — цинкование без потери точности резьбы.
- Машиностроение: валы, штоки, корпуса — твёрдое хромирование для износостойкости и восстановления размеров.
- Сантехническая арматура: смесители, краны — декоративное никелирование и хромирование.
- Электротехника: контакты, разъёмы, шины — меднение и оловянирование.
- Фурнитура и декор: многослойные покрытия с зеркальным блеском.
Как подготовить детали к покрытию
- Пришлите чертёж с обозначением покрытия или напишите, в каких условиях будет работать деталь, — подберём покрытие и толщину.
- Отметьте зоны, где покрытие не нужно: посадочные места, резьбу под точную посадку, контактные площадки. Такие места изолируют перед обработкой, если это позволяет форма детали.
- Сообщите марку стали и класс прочности крепежа — от этого зависит, нужна ли защита от водородного охрупчивания.
- Если деталь уже окрашена или сильно заржавела, скажите об этом заранее: такая поверхность требует дополнительной подготовки.
От чего зависит стоимость
Цена складывается из вида покрытия и его толщины, материала детали, её размеров и сложности (глухие отверстия, резьба, зоны без покрытия), состояния поверхности и объёма партии. Точную стоимость рассчитаем по чертежу или описанию детали.
Как заказать гальваническое покрытие в ТПК-Прометалл
Гальванические покрытия выполняем на детали длиной до 2300 мм. Укажите вид покрытия, материал детали, требуемую толщину и объём партии — рассчитаем стоимость и согласуем срок. Можно привезти готовые детали или заказать изготовление и покрытие в одном заказе: детали по чертежам делаем на собственном производстве, срок изготовления назовём при расчёте. Позвоните +7 495 148-65-53 или 8 800 533-88-13 (звонок бесплатный), напишите на info@tpk-prometall.ru или оставьте заявку на сайте.
Частые вопросы
Сколько прослужит гальваническое цинкование на улице?
Всё зависит от толщины и атмосферы. По скоростям коррозии цинка из ISO 9223 слой 9 мкм в городской атмосфере расходуется примерно за 4–13 лет, у моря и на промышленных площадках — быстрее. Для уличных металлоконструкций выбирайте горячее цинкование.
Можно ли нанести гальваническое покрытие на нержавеющую сталь?
Можно, но нержавейка покрыта прочной оксидной плёнкой, поэтому перед покрытием нужна специальная активация поверхности. Чаще всего на нержавеющую сталь наносят никель или медь.
Чем декоративное хромирование отличается от твёрдого?
Декоративный хром — тонкий слой по никелю ради блеска и защиты. Твёрдый — толстый слой ради износостойкости и восстановления размеров деталей машин.
Какие документы регламентируют гальванические покрытия?
ГОСТ 9.301-2025 (общие требования), ГОСТ 9.303-84 (выбор покрытий) и ГОСТ 9.306-85 (обозначения в чертежах). Толщину покрытия контролируем при сдаче партии; если нужны особые требования к контролю, укажите их в заявке.
