Любой трубопровод — от внутридомового водопровода до магистрали нефтеперерабатывающего завода — нуждается в устройствах, которые надёжно перекрывают поток рабочей среды. Именно эту задачу решает арматура запорного типа: она обеспечивает полное открытие или полное закрытие проходного сечения без функции регулирования расхода (для регулирования применяют регулирующую арматуру). Её назначение — герметичное отсечение участка сети; она используется при ремонте, аварийном отключении, переключении потоков и технологическом обслуживании оборудования. В обзоре разбираем основные типы, материалы, способы присоединения и критерии выбора. Компания ТПК-Прометалл поставляет трубопроводную арматуру и сопутствующий металлопрокат для монтажа по Москве и Московской области.
Что такое запорная арматура
По определению отраслевых стандартов (в том числе ГОСТ 24856 и смежных документов) это трубопроводная арматура, предназначенная для перекрытия потока рабочей среды с определённой герметичностью. В отличие от регулирующей, предохранительной или обратной арматуры, запорная работает в двух крайних положениях: «открыто» и «закрыто». Промежуточные положения для длительной работы, как правило, не предусмотрены — это важно учитывать при проектировании.
Запорная арматура назначение охватывает: отключение потребителей и участков сети; изоляцию оборудования (насосов, теплообменников, ёмкостей) для ремонта; аварийное перекрытие при разгерметизации; технологические переключения на производствах. Требования к герметичности, давлению, температуре и коррозионной стойкости задаются проектом и паспортом изделия. Неправильный выбор типа или материала приводит к протечкам, ускоренному износу и авариям — поэтому к подбору подходят так же внимательно, как к расчёту самого трубопровода.
Основные виды запорной арматуры
Классификация по конструкции запорного органа — базовая для проектировщиков и снабженцев. Ниже — виды запорной арматуры, наиболее распространённые в гражданском и промышленном строительстве.

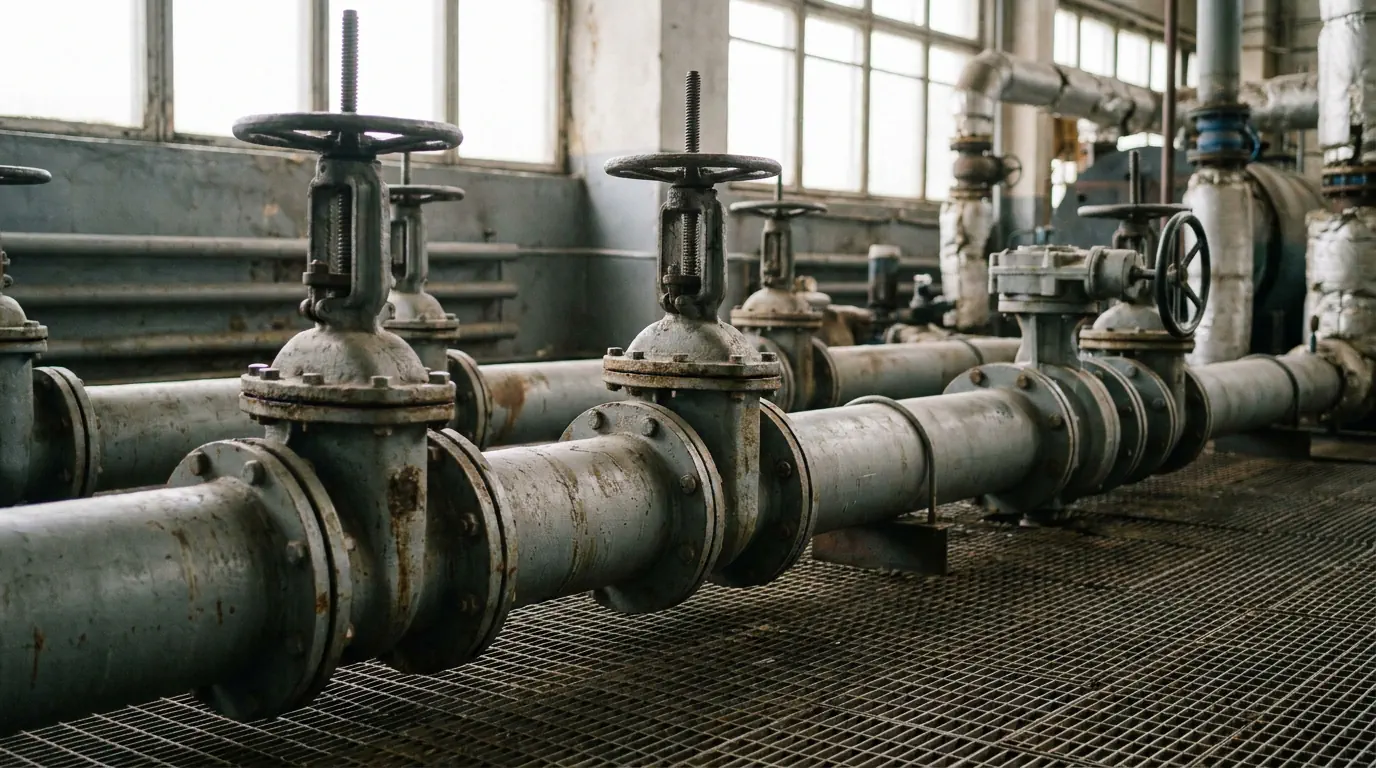

Задвижки
Задвижки перекрывают поток перемещением затвора (клина, диска, шибера) перпендикулярно оси потока. В открытом положении проход почти прямой, гидравлическое сопротивление минимально — поэтому такие изделия предпочитают на магистралях большого диаметра и при высоких расходах. Различают клиновые (жёсткий, упругий, двухдисковый клин) и параллельные (шиберные) конструкции. Управление — маховиком, редуктором, электро- или пневмоприводом.
Ограничения конструкции: относительно большое время срабатывания, высота (шпиндель выдвигается), чувствительность уплотнений к загрязнённым средам у ряда моделей. Тем не менее для воды, пара, нефти и нефтепродуктов на Ду от средних до крупных задвижки остаются классическим решением. При заказе указывают Ду, Ру, материал корпуса и уплотнений, тип присоединения и привода.
Краны шаровые и пробковые
Шаровые краны используют затвор в форме сферы с сквозным отверстием: поворот на 90° полностью открывает или закрывает проход. Шаровые краны ценят за быстродействие, компактность, высокую герметичность и простоту обслуживания. Полнопроходные модели почти не создают сопротивления потоку; неполнопроходные — дешевле и легче, но дают местное сужение. Пробковые (конусные) краны применяют в специфических средах и схемах; их доля на рынке меньше, чем у шаровых.
Области применения шаровых кранов — водоснабжение, теплоснабжение, газовые сети (при соответствующей сертификации), технологические линии с чистыми средами. Для агрессивных и абразивных сред подбирают специальные материалы седла и покрытия шара. Управление — рукояткой, редуктором или приводом; для автоматизации удобен четвертьоборотный электропривод.
Клапаны (вентили) запорные
Вентили запорные (запорные клапаны) перекрывают поток тарельчатым или иным затвором, перемещающимся параллельно оси потока (по шпинделю). Седло и тарелка обеспечивают высокую герметичность; конструкция хорошо работает на высоких давлениях и температурах. Недостаток — повышенное гидравлическое сопротивление из-за изменения направления потока внутри корпуса (особенно у проходных и угловых схем).
Вентили применяют на паровых линиях, в котельных, на технологических обвязках, где важны плотность закрытия и возможность работы с перегретыми средами. Сильфонные уплотнения шпинделя используют там, где недопустимы утечки опасных веществ. Выбор между вентилем и шаровым краном часто определяется средой, давлением и требованиями к гидравлике участка.
Дисковые затворы (поворотные)
Дисковые затворы перекрывают трубопровод диском, поворачивающимся вокруг оси, перпендикулярной или близкой к перпендикулярной оси трубы. Компактная строительная длина, малая масса и относительно невысокая цена делают их популярными на больших диаметрах систем водоснабжения, вентиляции, целлюлозно-бумажных и пищевых производств (в соответствующем исполнении). Различают межфланцевые (wafer), фланцевые и приварные исполнения; по эксцентриситету — центрические и эксцентриковые (двойной, тройной эксцентриситет) для более высоких давлений и температур.
Ограничения: не все модели обеспечивают класс герметичности, сопоставимый с шаровым краном; абразивные и волокнистые среды требуют специальных седел. Для автоматизации удобен четвертьоборотный привод — ход диска составляет 90°. При выборе сравнивают такие затворы с шаровыми кранами по классу герметичности и стоимости владения.
Классификация запорной арматуры по назначению
Помимо конструкции затвора, арматуру классифицируют по условиям работы и среде. Общепромышленная — для воды, воздуха, нейтральных сред при умеренных параметрах. Энергетическая — пар, питательная вода, высокие температура и давление. Нефтегазовая — углеводороды, требования к огнестойкости и герметичности относительно внешней среды. Химическая — коррозионно-стойкие материалы и уплотнения. Газовая — сертификация для горючих газов. Санитарно-техническая — питьевая вода, пищевые среды (нержавеющая сталь, допустимые уплотнения).
Запорная арматура применение в конкретной системе всегда привязано к паспорту: нельзя ставить «водопроводный» кран на пар высокого давления или чугунный корпус на агрессивную кислоту. Также учитывают климатическое исполнение (У, УХЛ, Т), сейсмостойкость и требования взрывозащиты приводной части, если арматура автоматизирована.
Способы присоединения запорной арматуры
От способа присоединения зависят монтаж, ремонтопригодность и допустимые параметры. Фланцевое соединение — одно из самых распространённых в промышленности: арматура крепится болтами через фланцы с прокладкой. Удобно демонтировать для ремонта, доступен широкий ряд Ду и Ру. Важно соблюдать соосность, момент затяжки и тип прокладки (паронит, PTFE, металл и др.).
Муфтовое соединение (резьбовое) применяют на малых диаметрах в системах водоснабжения, отопления, обвязке оборудования. Монтаж быстрый, но разборка резьбовых соединений после длительной эксплуатации бывает затруднена; для уплотнения используют лен, герметик, ФУМ. Под приварку (стыковая или муфтовая сварка) выбирают арматуру для «неразборных» участков, где важны герметичность и прочность на высоком давлении. Межфланцевый (стяжной) монтаж типичен для дисковых затворов: корпус зажимается между фланцами трубопровода шпильками. Штуцерные и быстроразъёмные соединения встречаются в специальных системах.
При заказе всегда согласуют стандарт фланцев (ГОСТ, ASME/ANSI), исполнение уплотнительной поверхности и длину строительную — иначе арматура не встанет в готовую плеть.
Материалы изготовления запорной арматуры
Корпус и внутренние детали изготавливают из материалов, соответствующих среде и параметрам. Серый и высокопрочный чугун — экономичное решение для воды и неагрессивных сред при умеренных давлениях и температурах. Углеродистая сталь (20, 25Л и аналоги) — пар, нефтепродукты, повышенные параметры. Нержавеющие стали (12Х18Н10Т, 10Х17Н13М2Т и др.) — коррозионные и пищевые среды. Латунь и бронза — сантехника, вода, ряд газов на малых Ду. Титан и спецсплавы — химия и особые условия.
Уплотнения: металл по металлу, PTFE (фторопласт), EPDM, NBR, графит, сильфоны из нержавеющей стали. Выбор пары «седло–затвор» определяет класс герметичности, допустимую температуру и стойкость к абразиву. Покрытия и наплавки (стеллит, хром) продлевают ресурс в тяжёлых условиях. ТПК-Прометалл помогает сопоставить материал арматуры с материалом трубопровода и средой, чтобы избежать гальванической коррозии и несовместимости уплотнений.
Где применяется запорная арматура
Запорная арматура применение находит в жилищно-коммунальном хозяйстве (водопровод, теплосеть, канализационные насосные станции), в энергетике (ТЭС, котельные, тепловые пункты), в нефтегазе (промыслы, НПЗ, продуктопроводы), в химии и нефтехимии, в пищевой и фармацевтической промышленности, в судостроении и на объектах инфраструктуры. На каждом объекте свой набор типов: в ИТП чаще шаровые краны и затворы, на паровых коллекторах — вентили и стальные клиновые модели, на магистралях водоканала — крупные проходные изделия и поворотные затворы с приводами.
Связанный спрос — детали трубопровода (фланцы, отводы, переходы, заглушки), крепёж, прокладки и, при автоматизации, электроприводы. Комплексная поставка упрощает комплектацию объекта и снижает риск несовпадения присоединительных размеров.
Как выбрать запорную арматуру: практические рекомендации
- Среда и параметры. Определите рабочую и максимальную температуру, давление, состав среды (включая абразив и коррозионную активность), требование к классу герметичности.
- Диаметр и гидравлика. Ду и допустимое сопротивление: где важен полный проход — полнопроходной шаровой кран или клиновая модель; где нужна компактность на большом Ду — поворотный затвор.
- Тип конструкции. Сопоставьте цикл срабатывания, скорость перекрытия, необходимость дросселирования (если оно нужно — смотрите регулирующую арматуру, а не запорную).
- Присоединение. Фланец, муфта, сварка, межфланцевое — по проекту и условиям монтажа.
- Материал и уплотнения. Корпус, внутренние детали, седло — по среде; климатика — по региону.
- Управление. Ручное, редуктор, электро-, пневмо- или гидропривод; для взрывоопасных зон — соответствующее исполнение привода.
- Сертификация. Для газа, питьевой воды, опасных производственных объектов — обязательные разрешения и паспорта.
- Сервис. Наличие ЗИП, ремонтопригодность, срок поставки и репутация производителя.
Если сомневаетесь между двумя типами, опишите схему участка менеджеру: поможем сузить выбор по Ду/Ру и среде и предложим доступные позиции со склада или под заказ.
Часто задаваемые вопросы (FAQ)
Чем запорный тип отличается от регулирующего? Запорный рассчитан на положения «открыто/закрыто» и герметичное отсечение. Регулирующий работает в промежуточных положениях и меняет расход или давление. Использовать запорный как регулирующий нельзя — это приводит к износу и потере герметичности.
Можно ли ставить шаровой кран на пар? Только модели, прямо допущенные производителем для пара по температуре и давлению, с соответствующими уплотнениями. Для пара часто предпочтительны стальные вентили и специализированные конструкции.
Какой класс герметичности выбирать? Зависит от среды и норм безопасности. Для опасных и дорогих сред — более высокий класс (по ГОСТ 9544 или аналогам). Для технической воды на неответственных участках требования мягче. Ориентируйтесь на проект и паспорт.
Нужен ли электропривод? Если арматура крупная, труднодоступная или должна входить в систему автоматизации (АСУ ТП), привод необходим. Подбор момента и типа привода — отдельная задача (см. материал об электроприводах для запорной арматуры).
Как проверить арматуру перед монтажом? Внешний осмотр, проверка комплектности, сертификатов, свободного хода затвора, чистоты проходного сечения. Гидро- или пневмоиспытания — по требованиям проекта и инструкции производителя.
