Вальцовка металла: технология, виды изделий, цены

Вальцовка металла — способ превратить плоский лист в цилиндр, конус или дугу без штампов и дорогой оснастки. Так делают обечайки для ёмкостей, корпуса оборудования, круглые воздуховоды и переходы между диаметрами. В ТПК-Прометалл вальцовка листового металла выполняется на трёхвалковых вальцах: толщина листа до 20 мм, ширина заготовки до 2500 мм, диаметр изделия от 300 мм. Ниже рассказываем, как устроен процесс, какие изделия можно получить, от чего зависит цена и как подготовить заказ, чтобы расчёт не затянулся.

Что такое вальцовка металла и как она работает

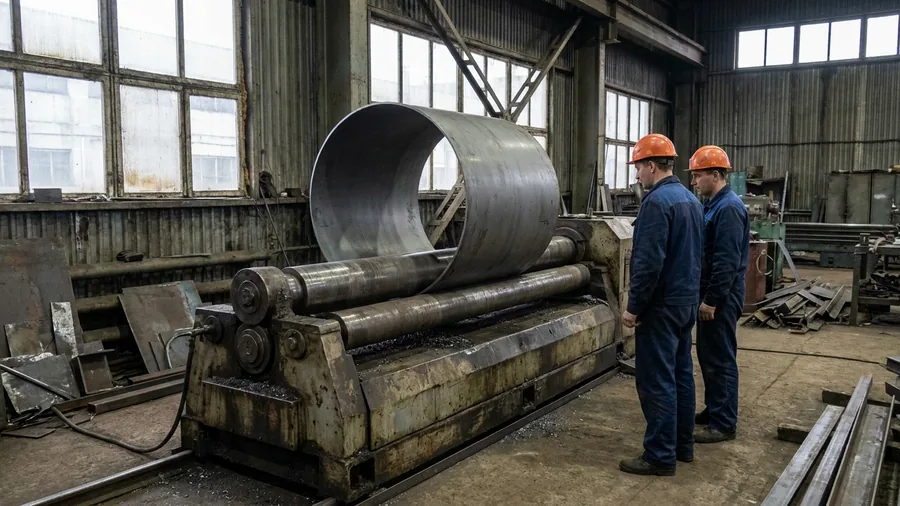

Вальцовка — это гибка листа давлением между вращающимися валками. В трёхвалковой машине два валка поддерживают лист снизу, а третий прижимает его сверху. Лист прокатывают вперёд и назад, и с каждым проходом кривизна растёт. Чем ближе подведён прижимной валок, тем меньше радиус. Поэтому одна машина делает и плотную обечайку, и пологую дугу: меняется настройка, а не инструмент.

После гибки металл немного «отыгрывает» назад — это называют пружинением. У мягкой конструкционной стали оно небольшое, у нержавеющей и легированной заметнее. Оператор учитывает пружинение заранее: гнёт чуть сильнее, чем нужно в итоге, и по ходу работы сверяет кривизну с шаблоном. Так выдерживается точность диаметра ±1 мм.

Второе понятие, без которого не обходится ни один заказ, — развёртка. Это плоская заготовка, из которой потом сворачивают изделие. Для цилиндра развёртка — прямоугольник: одна сторона равна высоте обечайки, другая — длине окружности по средней линии стенки. Для конуса развёртка похожа на часть кольца, её строят по двум диаметрам и высоте. Ошибка в несколько миллиметров на заготовке превращается в щель или нахлёст на стыке, поэтому развёртку мы считаем сами, с припуском на сварной шов.

Услуги вальцовки металла почти всегда заказывают вместе со сваркой: свернуть лист в кольцо мало, нужно ещё сварить продольный шов и зачистить его. У нас это делается в одном заказе, поэтому вы получаете готовую обечайку, а не полуфабрикат, который надо везти к сварщику.

Какие изделия можно изготовить методом вальцовки

Вальцовка подходит для любых деталей круглого или дугового сечения. Ниже — то, что заказывают чаще всего.

Обечайки и царги

Обечайка — цилиндрическое кольцо из листа, основа корпуса ёмкости, котла или аппарата. Царга — такой же цилиндрический участок, из которых собирают высокие колонны и трубы большого диаметра. Мы вальцуем обечайки диаметром от 300 до 3000 мм. Высокое изделие собирают из нескольких царг: каждую вальцуют отдельно, а потом сваривают кольцевыми швами.

Конусные переходы

Конус соединяет два разных диаметра — в воздуховоде, трубопроводе, бункере или воронке. Конус — вальцовка металла посложнее цилиндра: лист подают под углом, и одна кромка гнётся сильнее другой. Угол конуса может быть любым. Его задают в чертеже, а развёртку под него строим мы.

Цилиндрические корпуса

Кожухи оборудования, корпуса барабанов, роликов, фильтров, кожухотрубных теплообменников. Здесь важны точный диаметр и ровный стык: корпус должен сесть на фланцы или в посадочные места без подгонки. Такие детали делаем по чертежу заказчика.

Элементы воздуховодов

Круглые воздуховоды, отводы и переходные патрубки для вентиляции — диаметром от 300 мм. Вальцовка особенно выгодна там, где нужен большой диаметр, толстая стенка или нестандартный переход, которых нет среди серийных деталей.

Ёмкости и резервуары

Обечайки для баков, накопительных ёмкостей и технологических резервуаров — из чёрной или нержавеющей стали. Днища и патрубки приваривают к обечайке после вальцовки. Для ёмкостей под воду и пищевые продукты обычно выбирают нержавеющую сталь AISI 304 или 316.

Гибка листа в радиус

Не каждое изделие замыкается в кольцо. Дуги, сегменты, гнутые панели и арочные элементы — та же вальцовка, только лист сворачивают на часть окружности. Минимальный радиус гиба — от 150 мм. Такие детали идут на ограждения, архитектурные элементы и кожухи сложной формы.

Преимущества вальцовки металла в ТПК-Прометалл

• Толстый лист и большие диаметры. Сталь толщиной до 20 мм в кольцо на листогибе не согнуть — это работа для вальцев.
• Без оснастки. Штамп под каждый диаметр не нужен, поэтому выгодна и одна деталь, и партия.
• Готовое изделие. Резка заготовки, вальцовка, сварка продольного шва и зачистка — в одном заказе, без сторонних подрядчиков.
• Работа по чертежу. Принимаем DXF, DWG и PDF. Развёртку с припуском на шов рассчитываем сами.
• Разные металлы. Конструкционная, нержавеющая и легированная сталь, алюминиевые сплавы — с учётом пружинения каждой марки.
• Давальческий материал. Можно привезти свой лист — рассчитаем развёртку и свальцуем.

Услуги вальцовки листового металла удобно заказывать вместе с материалом. Лист нужной марки и толщины можно выбрать в каталоге листового проката, и заготовку раскроят сразу под ваш чертёж. Тогда вальцовка металла, цена листа и резка считаются одним расчётом.

Технические возможности оборудования

Ширина заготовки — это высота будущей обечайки. Изделие выше 2500 мм собирают из нескольких царг. Минимальный диаметр зависит и от толщины: чем толще лист, тем больший радиус он выдержит без заломов. Поэтому для толстого листа минимальный диаметр уточняем по чертежу при расчёте. Заказать вальцовку листового металла в Москве можно вместе с раскроем — тогда заготовка придёт на вальцы уже точно по размеру развёртки. Какие вальцы выпускают российские заводы — в новости «Какие вальцы для листового металла выпускают в России».

Обрабатываемые материалы

Нержавеющая сталь пружинит сильнее чёрной, поэтому предельная толщина у неё меньше, а припуск на «отыгрыш» больше. Алюминий, наоборот, мягкий: валки поджимают осторожнее, чтобы не оставить вмятин на поверхности. Прочные легированные стали 40Х и 30ХГСА вальцуем по согласованию с технологом. Вальцовка листового металла, цена которой зависит от толщины, материала, диаметра и длины, для каждой марки считается отдельно — пришлите марку вместе с чертежом.

Где применяется вальцовка металла

• Нефтегазовая отрасль — обечайки резервуаров, корпуса аппаратов, элементы трубопроводов.
• Промышленное оборудование — барабаны, ролики, кожухи редукторов, корпуса фильтров и сепараторов.
• Вентиляция — круглые воздуховоды, конические переходы, секции вентиляционных систем.
• Строительство и архитектура — декоративные колонны, опоры освещения, металлические сваи, арочные элементы.
• Пищевая промышленность — обечайки из нержавеющей стали для ёмкостей, чанов и смесителей.
• Металлоконструкции — кожухи и обечайки разного назначения по чертежам заказчика.

Вальцовка металла в Москве и области — основная часть наших заказов: изделия можно забрать самовывозом или заказать доставку. Вальцовка металла для заказчиков из Санкт-Петербурга и других регионов устроена так же: присылаете чертёж, получаете расчёт, а готовые изделия отправляем транспортной компанией.

Полный цикл изготовления обечайки под ключ

Обечайку мало свальцевать — её нужно раскроить, сварить и проверить. Вальцовка листового металла у нас — часть заказа, который мы ведём от чертежа до готового изделия:

1. Расчёт развёртки по чертежу. Считаем размер заготовки с припуском на шов и пружинение.
2. Резка заготовки. Лист раскраиваем лазером (до 20 мм) или плазмой (до 50 мм) — кромки ровные, размер точный.
3. Вальцовка. Сворачиваем заготовку до нужного диаметра, по ходу сверяем кривизну с шаблоном.
4. Сварка продольного шва и зачистка. Получаем замкнутое кольцо без ступеньки на стыке.
5. Контроль геометрии и выдача. Проверяем диаметр и форму, передаём изделие заказчику.

Если изделию нужна защита или цвет, добавим порошковую покраску. Кромки и полки, которые нельзя получить вальцовкой, согнём на листогибе — подробнее на странице гибки металла. Такие услуги вальцовки металла с резкой, сваркой и покраской в одном месте экономят время на перевозках между подрядчиками. Как заказ проходит от листа до изделия, мы подробно описали в статье «Металлообработка на заказ: от листа до готового изделия».

Сколько стоит вальцовка металла

Вальцовка листа в цилиндр, конус или радиус — от 200 ₽ за погонный метр. Это ориентировочная цена: точную стоимость рассчитаем по чертежу. Цены по толщинам — на странице вальцовки металла.

Стоимость вальцовки листового металла складывается из нескольких факторов:

• толщина листа — толстый металл требует больше проходов и усилия;
• материал — нержавеющая и легированная сталь пружинят сильнее, их дольше доводить до размера;
• диаметр и длина изделия — от них зависят длина вальцовки и число проходов;
• дополнительные операции — резка заготовки, сварка шва, покраска считаются отдельно.

Если вы привозите свой лист, в расчёт входит только работа. Чтобы расчёт был быстрым, сразу укажите диаметр, толщину, высоту обечайки, марку стали и количество.

Как заказать вальцовку металла в ТПК-Прометалл

Вальцовка листового металла начинается с чертежа: пришлите его в DXF, DWG или PDF. Если чертежа нет, достаточно размеров: диаметр, толщина листа, высота обечайки, марка и количество. Рассчитаем развёртку, стоимость и срок изготовления, а при необходимости добавим сварку шва и покраску. Можно привезти свой металл или заказать лист у нас.

Готовые изделия можно забрать самовывозом или заказать доставку по Москве, области и в регионы — стоимость доставки покажет калькулятор или назовёт менеджер. Позвоните +7 495 148-65-53 или 8 800 533-88-13 (звонок бесплатный), напишите на info@tpk-prometall.ru или оставьте заявку на странице услуги вальцовки. Все способы связи — в разделе «Контакты».
