Ручное управление задвижкой большого диаметра или краном на эстакаде — это долго, небезопасно и почти несовместимо с современной автоматизацией. Электрический привод превращает затвор в управляемый элемент системы: открытие и закрытие выполняются по команде с щита, контроллера или диспетчерской, с контролем положения и защитой от перегрузки. Грамотный выбор электропривода снижает аварийность, ускоряет реакцию на инциденты и сокращает трудозатраты персонала. В статье — виды приводов, пошаговый алгоритм подбора, нюансы монтажа и ответы на частые вопросы. Компания ТПК-Прометалл помогает комплектовать объекты арматурой и приводами, а также металлопрокатом для трубопроводов.
Зачем нужен электропривод для запорной арматуры
Электропривод для запорной арматуры решает несколько задач одновременно. Во-первых, усилие: на крупных Ду крутящий момент или осевое усилие, необходимые для перемещения затвора, превышают возможности человека даже с редуктором. Во-вторых, удалённость: арматура на эстакадах, в колодцах, в горячих и загазованных зонах должна управляться дистанционно. В-третьих, алгоритм: АСУ ТП и системы противоаварийной защиты требуют гарантированного времени хода, сигналов концевых выключателей и возможности аварийного закрытия.
Дополнительно привод обеспечивает повторяемость цикла, защиту арматуры от чрезмерного момента (муфта ограничения), индикацию положения «открыто/закрыто/промежуточное» и, в продвинутых моделях, диагностику и цифровые протоколы (Modbus, Profibus и др.). Экономический эффект — меньше простоев, меньше персонала на обходы, выше безопасность. Важно понимать: привод не исправляет ошибки подбора самой арматуры; он должен соответствовать типу затвора, моменту и условиям среды.
Основные виды электроприводов
Классификация строится на характере движения выходного вала или штока — он должен совпадать с кинематикой арматуры.
Многооборотные электроприводы

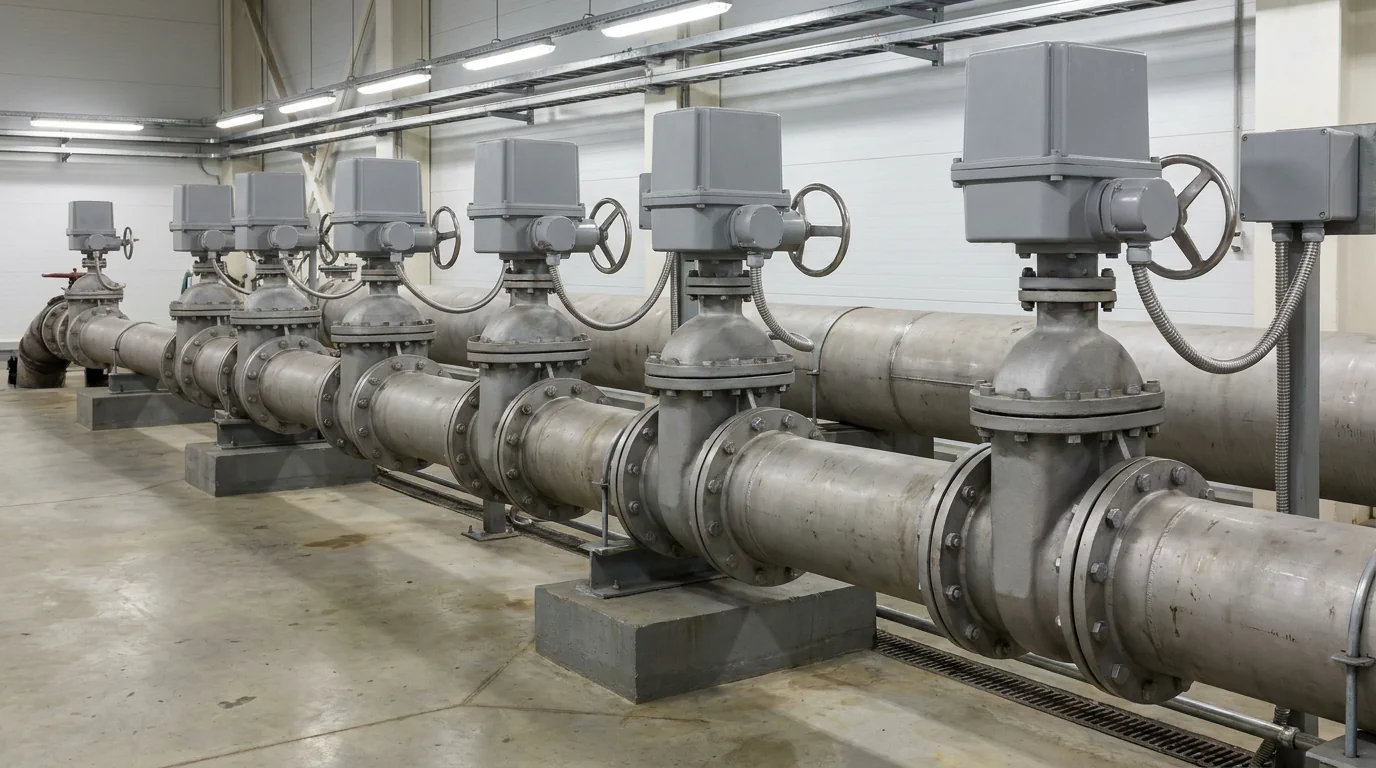

Многооборотный электропривод вращает выходной вал на несколько полных оборотов (часто десятки и сотни). Такой ход нужен задвижкам и вентилям (запорным клапанам), у которых шпиндель поднимает или опускает затвор через резьбовую пару. В составе — электродвигатель, редуктор, блок концевых выключателей и муфта ограничения крутящего момента, маховик ручного дублёра.
Электропривод для задвижки подбирают по требуемому моменту на валу, числу оборотов от «закрыто» до «открыто», скорости вращения (время хода) и типу присоединения к шпинделю (по ISO 5210 или стандарту производителя арматуры). Для тяжёлых задвижек применяют многооборотный электропривод с червячным редуктором и высоким передаточным числом. Обязательна настройка моментных выключателей: слишком высокий порог повредит арматуру, слишком низкий — не даст дожать затвор.
Четвертьоборотные (неполнооборотные) электроприводы
Четвертьоборотный электропривод обеспечивает поворот выходного вала на 90° (иногда настраиваемый угол в диапазоне около четверти оборота). Это кинематика шаровых и пробковых кранов, дисковых затворов и части регулирующих устройств. Внутри — двигатель, редуктор (червячный, планетарный), кулачки концевых выключателей, часто — пружинный или электрический возврат в безопасное положение у специализированных моделей.
Электропривод для шарового крана и для дискового затвора выбирают по крутящему моменту с запасом, по присоединению (ISO 5211 — фланцы F05, F07, F10 и т.д.), по времени поворота на 90° и по наличию ручного дублёра. На средних диаметрах четвертьоборотный электропривод остаётся компактным, что упрощает монтаж в стеснённых условиях; для крупных кранов момент достигает тысяч Н·м, и габариты соответственно растут.
Линейные (прямоходные) электроприводы
Линейные (прямоходные) приводы создают осевое усилие и линейное перемещение штока без преобразования «винт–гайка» на стороне арматуры — либо работают в паре с арматурой, изначально рассчитанной на такой привод. Их применяют на регулирующих клапанах, некоторых типах запорных клапанов и специальной арматуре. Параметры выбора — усилие (кН), ход штока (мм), скорость перемещения, тип крепления и управление (аналоговый сигнал 4–20 мА, дискретные команды, цифровые шины).
Для классических клиновых задвижек чаще используют многооборотный привод; линейный — когда это предусмотрено конструкцией клапана. Путать типы нельзя: несовпадение кинематики приводит к невозможности монтажа или к разрушению узла соединения.
Как правильно выбрать электропривод
Ниже — практическая последовательность, которой пользуются инженеры КИПиА и специалисты по арматуре. Соблюдение шагов снижает риск переделки заказа.
Шаг 1. Определите тип арматуры и характер движения
Задвижка или вентиль → многооборотный привод. Шаровой кран, пробковый кран, дисковый затвор → четвертьоборотный. Регулирующий клапан с линейным штоком → прямоходный. Уточните стандарт присоединения (ISO 5210 / 5211, DIN, исполнение производителя арматуры), высоту и форму стойки, наличие уже установленного адаптера. Без этих данных выбор электропривода превращается в угадайку.
Шаг 2. Рассчитайте необходимый крутящий момент
Крутящий момент электропривода должен превышать момент страгивания и момент уплотнения арматуры во всех рабочих режимах — с учётом перепада давления, температуры, вязкости и возможного «прикипания» затвора после простоя. Производители арматуры указывают расчётный момент в паспорте или опросном листе; если данных нет, ориентируются на методики производителя привода и эмпирические таблицы по Ду и Ру с обязательным коэффициентом запаса (часто 1,3–2,0 в зависимости от среды и ответственности узла).
Запас слишком большой — привод дороже и тяжелее, выше ударные нагрузки на редуктор при упоре; запас слишком малый — недокрытие, срабатывание защиты, перегрев. Для четвертьоборотных приводов отдельно проверяют момент в начале и в конце хода (у экспансионных седел и при высоком ΔP кривая момента неравномерна).
Шаг 3. Учтите условия окружающей среды
Температура воздуха, влажность, пыль, вибрация, солнечная радиация, морской климат — всё это влияет на исполнение корпуса и уплотнений. Степень защиты IP электропривод должен иметь не ниже требуемой проектом: IP65/IP67 — типичный выбор для улицы и влажных помещений; для погружаемых и особых условий — по заданию. Корпус — алюминий с покрытием, чугун, нержавеющая сталь.
Для взрывоопасных зон (газ, пыль) нужен взрывозащищенный электропривод с маркировкой по ТР ТС 012/2011 (например, 1Ex d IIC T4 Gb и аналоги — конкретная маркировка по классификации зоны). Без сертификата взрывозащиты монтаж в зоне запрещён. Климатическое исполнение (У1, УХЛ1, Т и т.д.) согласуйте с регионом объекта.
Шаг 4. Проверьте напряжение питания
Распространённые варианты: 380 В / 50 Гц (трёхфазный) для мощных приводов; 220 В / 50 Гц (однофазный) для средних; 24 В DC — для систем с безопасным низким напряжением и аккумуляторным резервом. Убедитесь, что на площадке есть нужный фидер, сечение кабеля и аппараты защиты. Пусковые токи двигателя учитывайте при выборе автоматов и контакторов. Для частотного регулирования и плавного пуска — совместимость с преобразователем.
Шаг 5. Учтите дополнительные параметры
Время хода (секунды на полный цикл) — требование технологии и противоаварийных сценариев. Тип управления: релейные команды «открыть/закрыть/стоп», аналоговое задание положения, цифровые протоколы. Сигнализация: сухие контакты концевиков, моментные выключатели, датчик положения (потенциометр, энкодер). Ручной дублёр — обязателен почти на всех ответственных узлах. Обогрев шкафа управления, местный пост кнопок, световая индикация — по проекту. Для систем ПАЗ — требования к надёжности, времени закрытия и, при необходимости, пружинному возврату (у ряда четвертьоборотных моделей).
Итоговый выбор электропривода фиксируйте в опросном листе: арматура (тип, Ду, Ру, момент, обороты/угол, присоединение), среда и параметры, климатика и Ex, питание, управление, опции. Такой лист ускоряет согласование с поставщиком и снижает число итераций.
Установка и монтаж электропривода
Установка электропривода выполняется после монтажа арматуры на трубопровод или на стенде — в зависимости от проекта и массы узла. Общие правила:
- Проверка комплекта. Привод, адаптер (переходная втулка, кулачок), крепёж, паспорт, схема подключения. Сверьте посадочные размеры с ISO-фланцем арматуры.
- Механический монтаж. Очистите присоединительные поверхности. Установите привод без перекосов; затяните болты крест-накрест нормируемым моментом. Вал привода и шпиндель/штоковая пара должны быть соосны.
- Ручная проверка. Маховиком прогоните арматуру от упора до упора: ход должен быть плавным, без заеданий. Выставьте кулачки концевых выключателей в положениях «открыто» и «закрыто».
- Настройка момента. Установите пороги муфты ограничения по рекомендации производителя арматуры — отдельно на открытие и закрытие, если предусмотрено.
- Электрическое подключение. По схеме: питание, цепи управления, сигналы в АСУ. Соблюдайте фазировку (направление вращения); при неверном направлении сразу остановите и поменяйте фазы. Заземление — обязательно. Кабельные вводы герметизируйте.
- Пробные циклы. Несколько циклов без давления и под рабочим давлением (по допуску службы эксплуатации). Контроль времени хода, токов, срабатывания концевиков и моментной защиты.
- Документирование. Отметки в акте наладки, пломбирование настроек при необходимости, инструкция оператору.
Типичные ошибки: работа без настройки концевиков (привод «вбивает» в упор), заниженный момент (недокрытие), отсутствие ручного дублёра в доступной зоне, кабель без запаса по сечению, игнорирование Ex-требований к кабельному вводу. Монтаж во взрывоопасной зоне — только персоналом с допуском и по проекту.
ТПК-Прометалл рекомендует заранее согласовывать комплект «арматура + привод + адаптер» как единую позицию: это исключает несовпадение посадок и экономит время на объекте. Поставка возможна со склада и под заказ с доставкой в Москву и область.
Часто задаваемые вопросы (FAQ)
Можно ли поставить один привод на разные типы арматуры? Кинематика должна совпадать. Многооборотный не заменит четвертьоборотный без специальной передачи. Даже в одном типе важны момент, обороты (угол) и фланец ISO.
Что важнее — момент или время хода? Оба параметра обязательны. Момент гарантирует открытие/закрытие, время хода — технологические и аварийные требования. Увеличение скорости часто снижает доступный момент на валу — смотрите характеристики конкретной модели.
Нужен ли частотный преобразователь? Не всегда. Он полезен для плавного пуска, регулирования скорости и снижения пусковых токов. Для простой релейной схемы достаточно штатного управления привода.
Как часто обслуживать привод? По регламенту производителя: проверка момента затяжки крепежа, состояния уплотнений, работы концевиков, смазки редуктора (если предусмотрено), пробные циклы. В агрессивной среде интервалы короче.
Что делать при срабатывании моментной защиты? Не увеличивать порог «до упора» без анализа. Причина может быть в засоре, прикипании, неверной настройке концевиков или завышенном перепаде давления. Сначала диагностика арматуры и трубопровода.
Совместимы ли приводы разных брендов с нашей арматурой? Да, если совпадают стандарт присоединения, момент, ход и условия эксплуатации. Часто нужен адаптер. Универсальный путь — опросный лист и проверка по ISO 5210/5211.
