Заглушки, фланцы и фитинги для трубопровода: виды, характеристики, применение

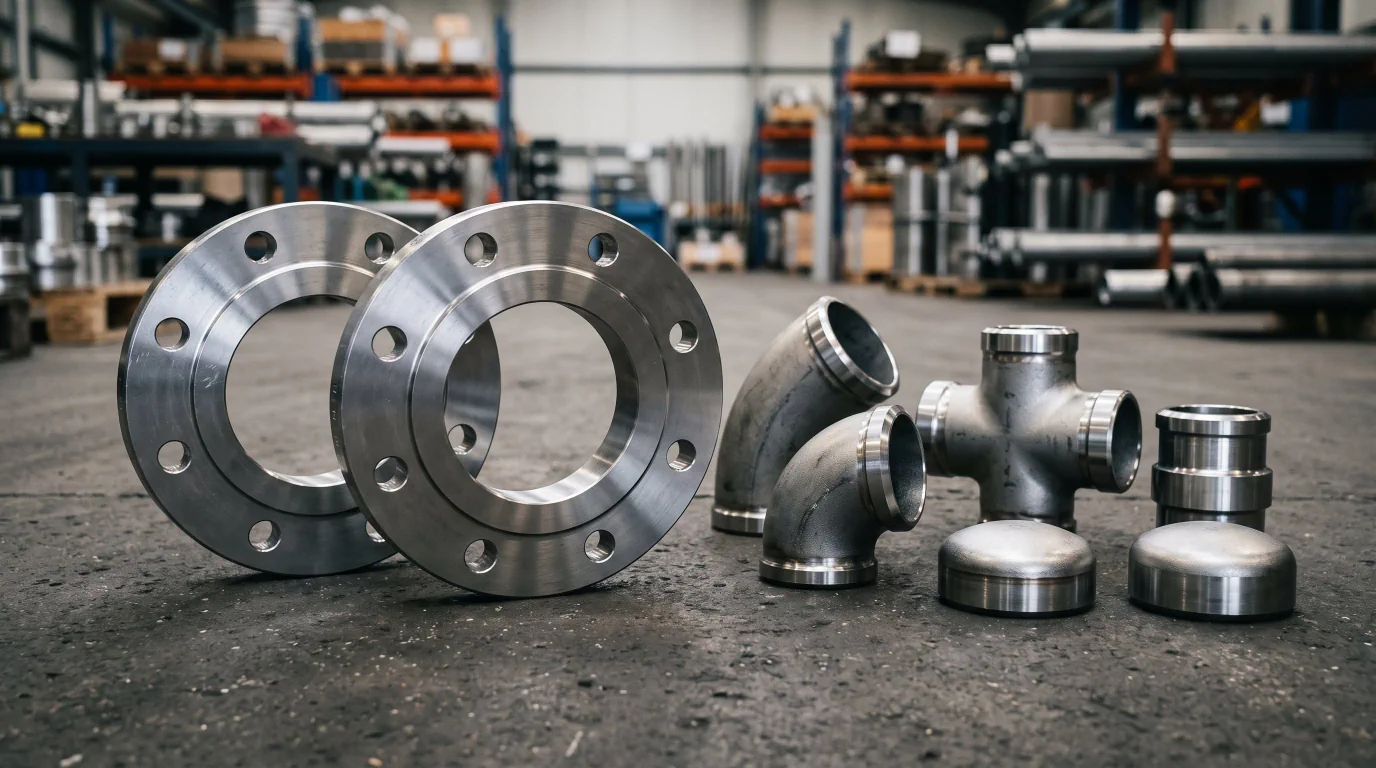

Заглушки, фланцы и фитинги для трубопровода подбирают по трём параметрам: номинальному диаметру (DN), давлению (PN) и материалу. Заглушка перекрывает конец трубы или отвод, фланец делает соединение разъёмным, фитинг меняет направление потока или разветвляет линию. Ниже — какие бывают эти детали, по каким ГОСТам их выпускают сейчас (часть привычных стандартов уже заменена) и на что смотреть при заказе. Всё перечисленное есть в разделе детали трубопровода нашего каталога.

Заглушки для трубопровода: виды и назначение

Заглушки герметично закрывают концевые участки трубопровода. Их ставят на время испытаний давлением, при ремонте и для постоянного закрытия неиспользуемых отводов. Тип выбирают по давлению, диаметру трубы, среде и тому, нужно ли будет потом снимать заглушку.

Заглушки стальные эллиптические

Эллиптическая заглушка — выпуклое днище, которое приваривают к торцу трубы встык. Выпуклая форма распределяет давление равномернее, чем плоская. Конструкцию задаёт ГОСТ 17379-2001, общие технические условия — ГОСТ 17380-2001. По ГОСТ 17380-2001 такие детали из углеродистой и низколегированной стали (например, из стали 20 и 09Г2С) применяют при давлении до 16 МПа и температуре от −70 до +450 °C — в пределах, которые задаёт проект по результатам расчёта на прочность. Эллиптические заглушки ставят на технологические трубопроводы, тепловые сети и другие системы, где заглушка остаётся надолго.

Заглушки стальные фланцевые

Фланцевая заглушка — стальной диск с отверстиями под болты, который ставят на фланец. Перекрыть трубопровод можно без сварки, а при ремонте — снять и поставить снова, поэтому фланцевые заглушки удобны в ревизионных и ремонтных узлах. Действующий стандарт — ГОСТ 34785-2021: заглушки к фланцам по ГОСТ 33259-2015 на номинальное давление до PN 160 (16 МПа). Старый ГОСТ 12836-67, на который ещё ссылаются некоторые проекты, отменён.

Заглушки нержавеющие

Нержавеющие заглушки делают из коррозионностойких сталей — 12Х18Н10Т, 08Х18Н10 и их зарубежных аналогов AISI 304 и AISI 316. Они нужны там, где углеродистая сталь не подходит: в пищевых, фармацевтических и химических производствах, на агрессивных средах. В нашем каталоге — нержавеющие фланцевые заглушки.

Фланцы: типы и применение

Фланцы делают соединение разъёмным: участок трубопровода можно снять, подключить арматуру или прибор. С 1 апреля 2016 года в России действует ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250». Он введён взамен ГОСТ 12815-80 — ГОСТ 12822-80, в том числе привычных ГОСТ 12820-80 и ГОСТ 12821-80. В старых проектах и спецификациях эти номера встречаются, поэтому тип фланца удобно сверять по таблице:

Фланцы плоские

Плоский приварной фланец (тип 01) надевают на трубу и приваривают угловыми швами. Он проще и дешевле воротникового, поэтому его ставят на системы водоснабжения, отопления, вентиляции и промышленные трубопроводы с давлением до PN 25. Плоские фланцы делают из углеродистой, низколегированной и нержавеющей стали.

Фланцы воротниковые

Воротниковый фланец (тип 11) приваривают к трубе встык. Коническая шейка даёт плавный переход от трубы к фланцу и снижает концентрацию напряжений, поэтому воротниковые фланцы выбирают для высоких давлений и температур, для пара, нефти и газа. По ГОСТ 33259-2015 они рассчитаны на давление до PN 250.

Фланцы резьбовые

Резьбовой фланец навинчивают на трубу с наружной резьбой — без сварки. Это выручает там, где огневые работы нежелательны или невозможны, например при ремонте действующих систем, и при подключении контрольно-измерительных приборов на небольших диаметрах.

Фитинги чугунные: виды и применение

Чугунные фитинги — это соединительные части из ковкого чугуна с цилиндрической трубной резьбой, с цинковым покрытием и без. Номенклатуру задаёт ГОСТ 8943-75, технические требования — ГОСТ 8944-75. По ГОСТ 8943-75 их применяют для водо- и газопроводных труб в системах отопления, водопровода и газопровода с неагрессивной средой, при температуре до 175 °C и условном давлении 1,6 МПа для проходов до DN 40 и 1 МПа — для DN 50–100.

Контргайка чугунная

Контргайка фиксирует резьбовое соединение и не даёт ему самопроизвольно отвернуться. Её наворачивают на сгон и прижимают к муфте или фитингу. Размеры задаёт ГОСТ 8961-75; по номенклатуре ГОСТ 8943-75 контргайки выпускают на проходы от DN 8 до DN 100.

Ниппель (бочонок) чугунный

Ниппель — короткий патрубок с наружной резьбой на обоих концах. Им соединяют два фитинга или фитинг с арматурой. Двойной ниппель выпускают по ГОСТ 8958-75.

Крест чугунный

Крест разветвляет трубопровод на четыре направления. Бывает прямой (ГОСТ 8951-75) и переходной (ГОСТ 8952-75) — для соединения труб разных диаметров.

Другие чугунные фитинги

В ту же систему входят тройники, угольники, муфты, футорки, пробки и заглушки. Из них собирают резьбовые трубопроводы без сварки. В нашем каталоге есть и чугунное оцинкованное конусное соединение — «американка» (ВР/НР): разъёмное соединение с накидной гайкой, которое позволяет быстро разобрать участок трубопровода.

Детали трубопровода из нержавеющей стали

Нержавеющие детали ставят там, где важны коррозионная стойкость и чистота среды: в пищевой, химической и фармацевтической промышленности, в водоподготовке. Для сварных трубопроводов из нержавеющих труб в нашем каталоге есть нержавеющие отводы, переходы, тройники, плоские и воротниковые фланцы и фланцевые заглушки. Марку стали — 12Х18Н10Т, AISI 304 или AISI 316 — выбирают по среде и температуре.

Материалы и марки стали

Материал определяет, при какой температуре и каком давлении деталь можно применять. ГОСТ 33259-2015 (табл. 11) для каждого материала фланцев указывает такие пределы: например, для поковок из стали 20 — от −40 до +475 °C, для стали 09Г2С диапазон зависит от вида и категории проката.

• Сталь 20 — углеродистая сталь для фланцев, отводов, заглушек общего назначения.
• 09Г2С — низколегированная сталь повышенной прочности, в том числе для работы на морозе.
• 12Х18Н10Т — аустенитная нержавеющая сталь для агрессивных и пищевых сред.
• AISI 304 и AISI 316 — зарубежные нержавеющие стали, распространённые в импортном оборудовании.
• Ковкий чугун — для резьбовых фитингов по ГОСТ 8943-75 и ГОСТ 8944-75.

ГОСТы и нормативная документация

• ГОСТ 17379-2001 — заглушки эллиптические из углеродистой и низколегированной стали, конструкция;
• ГОСТ 17380-2001 — детали трубопроводов бесшовные приварные, общие технические условия;
• ГОСТ 34785-2021 — заглушки фланцевые стальные (взамен отменённого ГОСТ 12836-67);
• ГОСТ 33259-2015 — фланцы арматуры, соединительных частей и трубопроводов до PN 250 (взамен ГОСТ 12815-80 — ГОСТ 12822-80);
• ГОСТ 8943-75 — соединительные части из ковкого чугуна с цилиндрической резьбой, номенклатура;
• ГОСТ 8944-75 — соединительные части из ковкого чугуна с цилиндрической резьбой, технические требования.

Все стандарты из списка действуют. В заявке указывайте тип детали, DN, PN, материал и стандарт — так проще подобрать совместимые фланцы, заглушки и крепёж.
