Швеллер — стальной профиль П-образного сечения: стенка и две полки. Он хорошо работает на изгиб, к нему удобно крепить другие элементы, поэтому швеллер идёт на балки, перемычки, рамы, опоры и каркасы. Чтобы купить швеллер в Москве под задачу, нужно выбрать способ производства (горячекатаный или гнутый), серию, номер и марку стали. Ниже — чем они отличаются, какие ГОСТы действуют и сколько весит метр ходовых номеров. Наличие и цены — в разделе швеллер нашего каталога.
Что такое швеллер и где он применяется
Швеллер состоит из стенки и двух полок, направленных в одну сторону. Такая форма хорошо воспринимает изгиб, а плоская спинка удобна для крепления к стенам, колоннам и другим профилям. Швеллер используют как несущий и как вспомогательный элемент:
- Строительство — каркасы зданий, балки и перемычки, усиление проёмов, лестничные марши и опорные конструкции, быстровозводимые здания.
- Промышленность — рамы станков и оборудования, основания конвейеров, опоры трубопроводов.
- Транспортная инфраструктура — элементы мостов, путепроводов и дорожных ограждений.
- Машиностроение — рамы транспортных средств, вагонов, сельскохозяйственной техники.
Прежде чем купить швеллер для конкретного проекта, определитесь с типом профиля, номером и маркой стали: от них зависят несущая способность и долговечность конструкции.
Виды швеллеров: горячекатаный и гнутый

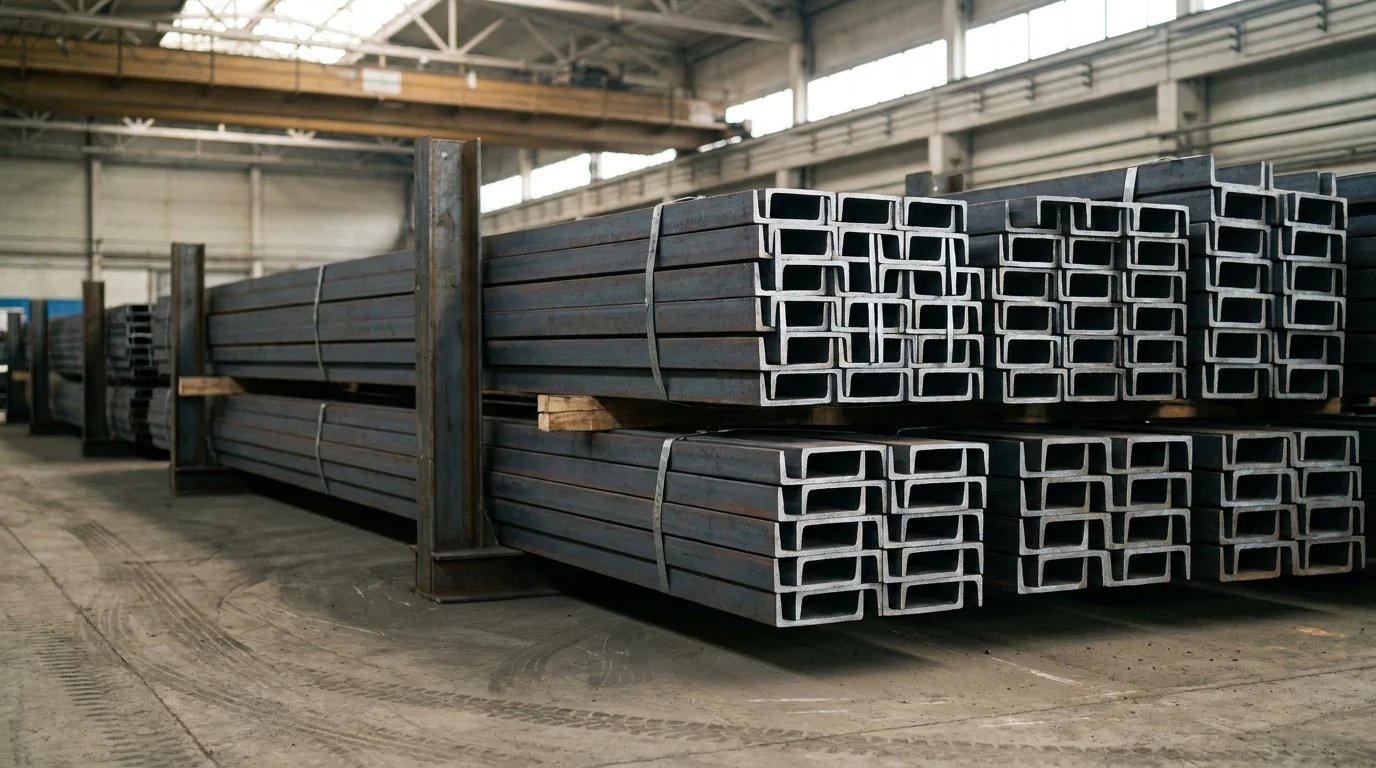

Швеллер горячекатаный получают прокаткой нагретой заготовки в калиброванных валках. Его выпускают по ГОСТ 8240-97 высотой от 50 до 400 мм и шириной полок от 32 до 115 мм. У горячекатаного швеллера толще стенка и полки, чёткая геометрия; это основной вид для несущих строительных конструкций.
Швеллер гнутый формуют из листа или полосы на профилегибочных станах без нагрева. Равнополочный гнутый швеллер выпускают по ГОСТ 8278-83. Углы у него скруглённые, стенка обычно тоньше, профиль легче горячекатаного той же высоты и, как правило, слабее.
Отсюда практическое правило: для несущих конструкций берут горячекатаный швеллер, для лёгких каркасов, обшивок и вспомогательных элементов — гнутый. Замену одного на другой в несущих элементах делайте только по расчёту.
Серии швеллеров: что означают буквы П и У
ГОСТ 8240-97 делит горячекатаные швеллеры на серии по форме полок.
Серия П — с параллельными гранями полок: внутренние поверхности полок перпендикулярны стенке. К такому профилю проще крепить элементы на болтах — не нужны косые шайбы и клиновые прокладки. Номера серии П: 5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П.
Серия У — с уклоном внутренних граней полок, по ГОСТ 8240-97 уклон составляет от 4 до 10 %. Это традиционный профиль: 5У, 8У, 10У и далее до 40У.
Кроме того, в стандарте есть серии Э — экономичные с параллельными гранями полок, Л — лёгкой серии и С — специальные. Номер профиля соответствует высоте в сантиметрах: 10П — это 100 мм, 20П — 200 мм.
Размеры и вес швеллера: как читать маркировку
Номер — высота стенки в сантиметрах, буква — серия. Основные размеры по ГОСТ 8240-97 (h — высота, b — ширина полки, s — толщина стенки):
| Номер | h, мм | b, мм | s, мм | Масса 1 м, кг |
|---|---|---|---|---|
| 5П | 50 | 32 | 4,4 | 4,84 |
| 10П | 100 | 46 | 4,5 | 8,59 |
| 14П | 140 | 58 | 4,9 | 12,3 |
| 20П | 200 | 76 | 5,2 | 18,4 |
| 24П | 240 | 90 | 5,6 | 24,0 |
| 30П | 300 | 100 | 6,5 | 31,8 |
| 40П | 400 | 115 | 8,0 | 48,3 |
По ГОСТ 8240-97 швеллеры изготавливают длиной от 2 до 12 м, кривизна — не больше 0,2 % длины. Длину конкретной позиции смотрите в карточке товара. Зная массу погонного метра, легко перевести потребность из метров в тонны и сравнить цены за метр.
Марки стали: как выбрать под свой проект
Механические свойства швеллера определяет сталь. Для рядовых конструкций берут углеродистую сталь обыкновенного качества Ст3сп или Ст3пс (требования к прокату — ГОСТ 535-2005). Для строительных стальных конструкций применяют прокат по ГОСТ 27772-2021 классов прочности С245, С255 и выше — С345 для конструкций с повышенными требованиями к прочности.
Для работы при низких температурах выбирают прокат из низколегированной стали 09Г2С по ГОСТ 19281-2014 — она прочнее и лучше переносит мороз. Конкретную марку и категорию для вашей климатической зоны задаёт проект.
К металлу мы выдаём сертификат на металл: в нём указаны марка стали, номер плавки и результаты механических испытаний — для ответственного проекта сверьте их с требованиями.
Как выбрать швеллер: практические рекомендации
Тип нагрузки. Для несущих конструкций, воспринимающих постоянные и переменные нагрузки, используйте горячекатаный швеллер серии П или У. Для ненагруженных каркасов, ограждений и обшивок допустим гнутый профиль.
Пролёт и нагрузка. Чем больше пролёт и нагрузка, тем выше номер швеллера. Номер подбирает проектировщик расчётом по СП 16.13330.2017 «Стальные конструкции» — с проверкой прочности и прогиба.
Условия эксплуатации. Для наружных конструкций и агрессивных сред заложите антикоррозийное покрытие или выберите сталь, подходящую для таких условий.
Цена за метр. Предложения удобнее сравнивать по цене за метр, а не только за тонну: так видно, во что обойдётся конкретный номер.
Сколько стоит швеллер: из чего складывается цена
Цена швеллера зависит от номера профиля, серии, марки стали, длины, объёма заказа и рынка на дату заказа. Цена за метр = масса 1 м × цена за тонну ÷ 1000. Цифры в статье не приводим — они меняются; цены — в разделе швеллер из чёрной стали, а точный расчёт партии с доставкой сделает менеджер.
Почему заказывают швеллер в ТПК-Прометалл
ТПК-Прометалл работает с 2009 года: поставляем металлопрокат, сами обрабатываем металл и выпускаем металлоконструкции. Работаем с оптовыми и розничными покупателями, с юрлицами — по счёту, с УПД.
- Швеллер из чёрной стали, а также нержавеющий и алюминиевый — позиции с номером, длиной и стандартом смотрите в каталоге.
- Самовывоз с пунктов отгрузки в Москве: Карачарово, ул. Стахановская, 19, и Капотня, ул. Верхние Поля, 46 (Пн–Пт 07:00–18:00).
- Ленточнопильная резка швеллера в размер, от одного реза; габарит профиля и срок резки согласует менеджер.
- Гибка швеллера по заданному радиусу и углу.
- Доставка по Москве и МО: из наличия — отгрузка завтра; 12-метровый прокат везём длинномером.
Частые вопросы
Чем отличается швеллер серии П от серии У?
У серии П грани полок параллельны — это удобнее для болтовых соединений. У серии У внутренние грани полок имеют уклон от 4 до 10 %. При одинаковом номере размеры и масса у них могут совпадать: например, у 20П и 20У высота 200 мм, полка 76 мм, стенка 5,2 мм и масса 18,4 кг/м.
Какой ГОСТ регулирует производство швеллеров?
Горячекатаные швеллеры — ГОСТ 8240-97 (сортамент и допуски на размеры), гнутые равнополочные — ГОСТ 8278-83. Требования к металлу задают ГОСТ 535-2005 для углеродистой стали обыкновенного качества, ГОСТ 27772-2021 для строительных конструкций и ГОСТ 19281-2014 для проката повышенной прочности.
Можно ли использовать гнутый швеллер вместо горячекатаного?
В лёгких и ненагруженных конструкциях — да. В несущих элементах только по расчёту: при той же высоте гнутый профиль обычно тоньше и слабее горячекатаного.
Как рассчитать, сколько швеллера нужно для проекта?
Возьмите из спецификации длину по каждому номеру и умножьте на массу 1 м из таблицы — получите вес. С пересчётом по чертежам и спецификации поможет наш менеджер.
