Введение
Отопление промышленных объектов, производственных цехов, складов, ангаров и других помещений большой площади требует особого подхода и специализированного оборудования. Традиционные радиаторы здесь оказываются неэффективными из-за высоких потолков, значительных объемов помещений и специфических условий эксплуатации. Именно здесь на первый план выходят регистры отопления – проверенное десятилетиями решение для обогрева промышленных и коммерческих объектов.
Регистры отопления представляют собой конструктивно простые, но чрезвычайно эффективные теплообменные устройства, состоящие из нескольких параллельно соединенных труб, по которым циркулирует теплоноситель. Благодаря большой площади теплоотдачи и возможности работы с высокотемпературными теплоносителями, регистры способны обеспечить равномерный прогрев даже самых обширных пространств. При этом они отличаются исключительной надежностью, долговечностью и неприхотливостью в эксплуатации.
Актуальность темы обусловлена растущими требованиями к энергоэффективности промышленного отопления. В условиях постоянного роста тарифов на энергоносители предприятия вынуждены искать оптимальные решения, которые обеспечат комфортный температурный режим при минимальных эксплуатационных расходах. Регистры отопления позволяют решить эту задачу, обеспечивая высокий КПД системы отопления и возможность гибкого регулирования теплового режима.
Правильный выбор регистров отопления требует учета множества факторов: от типа помещения и требуемой тепловой мощности до особенностей системы теплоснабжения и условий монтажа. Неверный расчет может привести как к недостаточному обогреву помещения, так и к неоправданным переплатам за избыточное оборудование. Кроме того, важно учитывать требования нормативных документов, регламентирующих проектирование и монтаж систем отопления промышленных объектов.
В этой статье мы подробно рассмотрим все аспекты применения регистров отопления на промышленных объектах. Вы узнаете о существующих типах регистров и критериях их выбора, познакомитесь с методиками расчета необходимой тепловой мощности, изучите технологию монтажа и особенности эксплуатации. Материал будет полезен проектировщикам систем отопления, специалистам служб главного энергетика предприятий, руководителям строительных и монтажных организаций, а также всем, кто планирует организацию или модернизацию системы отопления промышленного объекта.
Что такое регистры отопления и зачем они нужны

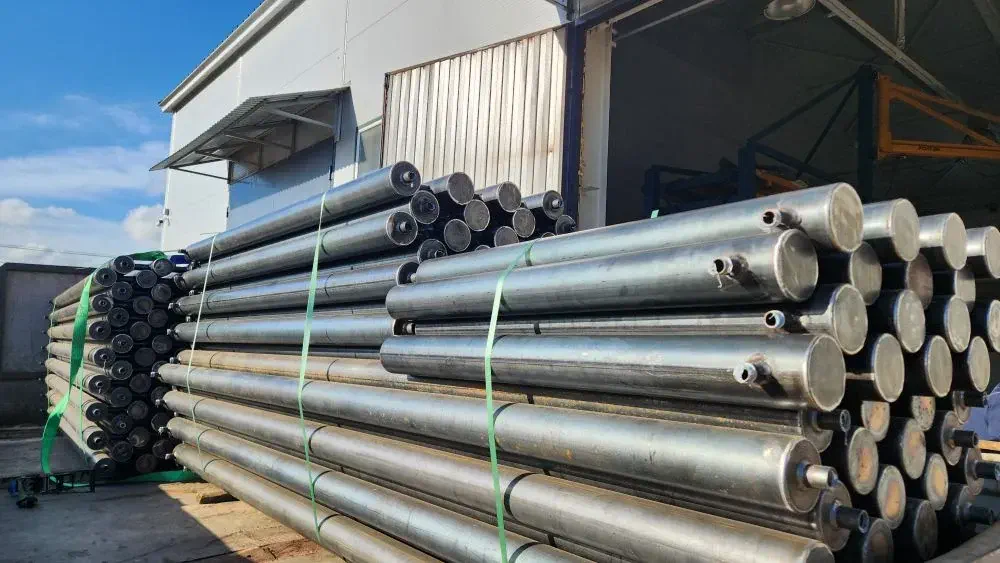

Регистр отопления – это отопительный прибор, состоящий из нескольких горизонтальных труб (от 2 до 12 и более), соединенных между собой перемычками или коллекторами. Конструкция регистра предельно проста: параллельные трубы свариваются между собой таким образом, чтобы теплоноситель мог свободно циркулировать по всем элементам системы. Простота конструкции обеспечивает высокую надежность и долговечность устройства.
Основное назначение регистров – передача тепловой энергии от теплоносителя в окружающее пространство. В отличие от секционных радиаторов, регистры имеют значительно большую площадь теплообменной поверхности при относительно компактных размерах. Это делает их идеальным решением для помещений с высокими потолками, где требуется создать мощный тепловой поток для прогрева больших объемов воздуха.
Сфера применения регистров отопления чрезвычайно широка. Они незаменимы в производственных цехах машиностроительных, металлургических, деревообрабатывающих предприятий, где необходимо поддерживать определенную температуру для нормального протекания технологических процессов. Складские комплексы, логистические терминалы, ангары для хранения техники также оснащаются регистрами отопления благодаря их способности эффективно обогревать большие площади. Автосервисы, автомойки, гаражные кооперативы выбирают регистры за их устойчивость к механическим воздействиям и простоту обслуживания.
Особенно востребованы регистры в помещениях с агрессивной средой – химических производствах, предприятиях пищевой промышленности, животноводческих комплексах. Здесь важна не только эффективность обогрева, но и устойчивость оборудования к коррозии, влажности, загрязнениям. Современные регистры из нержавеющей стали или с защитными покрытиями успешно решают эти задачи.
Преимущества регистров отопления для промышленных объектов многочисленны. Во-первых, это высокая тепловая мощность – один регистр может заменить десятки секционных радиаторов. Во-вторых, способность работать с теплоносителем различной температуры – от 60°C до 150°C и выше, что позволяет использовать существующие системы теплоснабжения без их модернизации. В-третьих, прочность конструкции – толстостенные стальные трубы выдерживают значительное давление в системе и механические нагрузки.
Экономическая эффективность регистров проявляется в нескольких аспектах. Стоимость изготовления регистров ниже, чем у радиаторов эквивалентной мощности. Монтаж не требует специального дорогостоящего оборудования и может быть выполнен силами обычных монтажников. Эксплуатационные расходы минимальны – регистры практически не требуют обслуживания и ремонта в течение всего срока службы, который составляет 25-30 лет и более.
Компания ТПК-Прометалл специализируется на изготовлении регистров отопления любых конфигураций и типоразмеров для промышленных объектов Москвы и Московской области. Используя качественные трубы, соответствующие ГОСТ 8732-78, и современное сварочное оборудование, предприятие производит надежные отопительные приборы с гарантированными техническими характеристиками. Каждый регистр проходит обязательную опрессовку и проверку качества сварных швов.
Виды и классификация регистров отопления
Регистры отопления классифицируются по нескольким основным признакам, каждый из которых определяет особенности конструкции и область применения.
По типу конструкции
Секционные (змеевиковые) регистры состоят из последовательно соединенных секций, образующих змеевидную траекторию движения теплоносителя. Такая конструкция обеспечивает максимальную длину пути теплоносителя, что увеличивает теплоотдачу, но одновременно создает значительное гидравлическое сопротивление. Секционные регистры оптимальны для небольших помещений или локального обогрева определенных зон.
Параллельные (лестничные) регистры имеют несколько вертикальных стояков, соединенных горизонтальными трубами, по которым теплоноситель движется параллельно. Это снижает гидравлическое сопротивление и позволяет создавать приборы большой мощности. Параллельная схема обеспечивает равномерное распределение теплоносителя по всем секциям, что повышает эффективность теплообмена. Такие регистры широко применяются в крупных производственных помещениях.
Комбинированные регистры сочетают элементы обеих конструкций, что позволяет оптимизировать баланс между теплоотдачей и гидравлическим сопротивлением. Они проектируются индивидуально под конкретные условия эксплуатации и требования заказчика.
По материалу изготовления
Стальные регистры из электросварных или бесшовных труб (ГОСТ 10704-91, ГОСТ 8732-78) являются наиболее распространенным вариантом. Они сочетают приемлемую стоимость, достаточную коррозионную стойкость при правильной эксплуатации и хорошие прочностные характеристики. Стандартные трубы используются диаметром от 32 до 159 мм с толщиной стенки 2,5-4,5 мм.
Регистры из нержавеющей стали применяются в помещениях с повышенной влажностью, агрессивными средами или высокими требованиями к гигиене (пищевые производства, медицинские учреждения). Они значительно дороже обычных стальных, но имеют срок службы в 2-3 раза больше и не требуют защитных покрытий.
Чугунные регистры использовались в прошлом, но сегодня практически вытеснены стальными из-за большого веса, сложности монтажа и хрупкости материала. Однако они сохраняют актуальность в системах с особо агрессивным теплоносителем.
По способу подключения
Регистры с боковым подключением имеют патрубки подачи и обратки, расположенные с одной стороны прибора. Это упрощает монтаж при вертикальной разводке трубопроводов, но может приводить к неравномерному прогреву при большой длине регистра.
Регистры с диагональным подключением обеспечивают наиболее равномерное распределение теплоносителя. Подача осуществляется в верхнюю часть с одной стороны, отвод – из нижней части с противоположной стороны. Такая схема обеспечивает максимальную теплоотдачу.
Регистры с нижним подключением удобны при горизонтальной прокладке трубопроводов под полом или в подвале. Оба патрубка располагаются внизу прибора, что делает их практически незаметными.
По конфигурации труб
Гладкотрубные регистры изготавливаются из обычных гладких труб. Это самый распространенный и экономичный вариант, обеспечивающий достаточную теплоотдачу для большинства задач.
Оребренные регистры имеют на трубах дополнительные ребра, увеличивающие площадь теплообмена. Теплоотдача таких приборов на 40-60% выше, чем у гладкотрубных при тех же габаритах. Применяются при жестких ограничениях по размещению оборудования или при необходимости максимальной тепловой мощности.
Выбор конкретного типа регистра определяется проектом системы отопления и должен учитывать теплотехнические расчеты, параметры теплоносителя, особенности помещения и экономические соображения. ТПК-Прометалл предлагает все типы регистров отопления и обеспечивает консультационную поддержку при выборе оптимального решения для вашего объекта.
Технические характеристики и требования ГОСТов
Регистры отопления как элемент системы теплоснабжения должны соответствовать требованиям ряда нормативных документов, определяющих их конструкцию, материалы изготовления и эксплуатационные параметры.
Основным документом является ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», который устанавливает общие требования к отопительным приборам, включая регистры. Согласно этому стандарту, регистры должны обеспечивать номинальную теплоотдачу при стандартных условиях испытаний (температура теплоносителя на входе 90°C, на выходе 70°C, температура воздуха в помещении 20°C).
Трубы для изготовления регистров должны соответствовать ГОСТ 8732-78 (бесшовные горячедеформированные трубы) или ГОСТ 10704-91 (электросварные трубы). Эти стандарты регламентируют химический состав стали, механические свойства, размеры и предельные отклонения. Для регистров обычно применяются трубы из углеродистой стали марок Ст3сп, Ст10, Ст20 или конструкционной стали 20.
Важным параметром является рабочее давление, на которое рассчитывается регистр. Стандартные значения составляют 1,0 МПа (10 атм), 1,6 МПа (16 атм) или 2,5 МПа (25 атм) в зависимости от толщины стенки трубы и диаметра. При проектировании необходимо обеспечивать запас прочности, учитывая возможные гидроудары в системе. Коэффициент запаса прочности обычно принимается 1,5-2,0.
Максимальная температура теплоносителя для стандартных стальных регистров составляет 150°C. При более высоких температурах необходимо использовать специальные марки стали и учитывать температурные деформации конструкции. Для большинства промышленных систем отопления достаточно температуры 90-120°C.
Теплоотдача регистра определяется расчетным путем в соответствии с методиками СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха». Для гладкотрубного регистра удельная теплоотдача составляет 15-25 Вт на метр трубы при стандартных условиях. Оребренные регистры обеспечивают 25-40 Вт/м и более в зависимости от конструкции оребрения.
Гидравлическое сопротивление регистра зависит от его конструкции и должно учитываться при расчете циркуляционного насоса. Параллельные регистры создают сопротивление 200-500 Па, секционные – 1000-3000 Па и более. Точное значение определяется гидравлическим расчетом.
Качество изготовления регистров контролируется опрессовкой – испытанием гидравлическим давлением, превышающим рабочее в 1,5 раза. Согласно СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», опрессовка должна проводиться в течение 5 минут без падения давления и появления течи. ТПК-Прометалл опрессовывает каждый изготовленный регистр и предоставляет соответствующий акт.
Сварные швы должны выполняться аттестованными сварщиками в соответствии с требованиями СП 105.13330.2012 «Строительные конструкции из стали». Для ответственных соединений применяется ручная электродуговая сварка или автоматическая в среде защитных газов. Контроль качества швов осуществляется визуально и, при необходимости, неразрушающими методами (ультразвуковая дефектоскопия, рентгенография).
Антикоррозионная защита регистров обеспечивается грунтованием и окраской. Согласно ГОСТ Р 55711-2013, применяются грунтовки ГФ-021, ЭП-0010 и эмали различных марок в зависимости от условий эксплуатации. Толщина покрытия должна составлять не менее 60-80 мкм. Для влажных помещений рекомендуется увеличение толщины до 120-150 мкм.
Монтаж регистров должен обеспечивать их надежное крепление с учетом температурных расширений. Согласно СП 73.13330.2016, каждый регистр длиной более 1 метра должен иметь не менее двух точек крепления, причем одна из них выполняется подвижной (скользящей) для компенсации линейного расширения. Величина расширения стальной трубы составляет примерно 0,12 мм на метр длины при нагреве на 10°C.
Материалы изготовления регистров отопления
Выбор материала для изготовления регистров отопления определяется условиями эксплуатации, параметрами теплоносителя и экономическими соображениями. Рассмотрим основные варианты более детально.
Углеродистая сталь
Наиболее распространенный материал для регистров отопления – обычная углеродистая сталь марок Ст3сп, Ст10, Ст20. Трубы из этих марок стали соответствуют ГОСТ 8732-78 и ГОСТ 10704-91, хорошо свариваются, имеют достаточную прочность и приемлемую стоимость. Углеродистая сталь обеспечивает долговечность регистров при эксплуатации в закрытых системах отопления с химически нейтральным теплоносителем (вода с ингибиторами коррозии, антифризы).
Основной недостаток углеродистой стали – подверженность коррозии при контакте с водой и кислородом. Поэтому критически важна качественная антикоррозионная защита как внешних, так и внутренних поверхностей. Внутренняя коррозия минимизируется применением химической водоподготовки (деаэрация, введение ингибиторов), внешняя – защитными лакокрасочными покрытиями.
Срок службы стальных регистров в правильно спроектированной и эксплуатируемой системе составляет 25-30 лет. При нарушении режима эксплуатации (частое опорожнение системы, использование агрессивного теплоносителя без водоподготовки) срок службы может сократиться до 10-15 лет.
Нержавеющая сталь
Регистры из нержавеющей стали марок AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2) применяются в особых условиях: помещения с высокой влажностью (автомойки, бассейны, прачечные), агрессивные среды (химические производства, пищевые предприятия), объекты с повышенными гигиеническими требованиями (медицинские учреждения, фармацевтические производства).
Нержавеющая сталь практически не подвержена коррозии, не требует защитных покрытий, легко очищается и дезинфицируется. Срок службы таких регистров составляет 40-50 лет и более. Недостаток один – высокая стоимость, превышающая цену стальных регистров в 3-5 раз. Однако с учетом увеличенного срока службы и отсутствия необходимости в периодической окраске, эксплуатационные расходы могут быть даже ниже.
Важно отметить, что при использовании нержавеющей стали необходимо избегать контакта с обычной сталью в системе, так как это может привести к электрохимической коррозии. Вся система должна быть выполнена из нержавеющих материалов, или необходимо применять диэлектрические вставки.
Медь
Медные регистры отопления встречаются редко и применяются преимущественно в малоэтажном строительстве или при реконструкции исторических зданий, где требуется эстетичный внешний вид без окраски. Медь обладает отличной теплопроводностью (в 6 раз выше, чем у стали), не корродирует, легко паяется и гнется.
Однако высокая стоимость меди, ограничения по рабочему давлению (обычно не более 6 атм для медных труб стандартной толщины стенки) и невозможность использования в системах с агрессивным теплоносителем ограничивают применение медных регистров на промышленных объектах. Кроме того, медь несовместима с алюминиевыми сплавами и оцинкованной сталью в одной системе.
Композитные материалы
В последние годы появляются регистры из композитных материалов – металлополимерных труб, армированных полипропиленовых труб. Они сочетают коррозионную стойкость пластика с прочностью металлического каркаса. Однако применение таких регистров ограничено низкой максимальной температурой теплоносителя (обычно 90-95°C), что недостаточно для многих промышленных систем.
ТПК-Прометалл работает преимущественно с качественной углеродистой сталью, обеспечивающей оптимальное соотношение цены, надежности и долговечности для промышленных объектов. По запросу заказчика возможно изготовление регистров из нержавеющей стали для объектов с особыми требованиями. Все материалы закупаются у проверенных поставщиков и имеют сертификаты соответствия.
Расчет и подбор регистров отопления
Правильный расчет регистров отопления – критически важный этап проектирования системы теплоснабжения промышленного объекта. Недостаточная мощность приведет к дискомфортным условиям труда и нарушению технологических процессов, избыточная – к неоправданным капитальным и эксплуатационным затратам.
Определение тепловой мощности
Первый этап – расчет теплопотерь помещения. Упрощенная методика предполагает расчет по удельным теплопотерям на единицу объема: Q = q × V × k, где Q – требуемая тепловая мощность (Вт), q – удельная тепловая характеристика здания (Вт/м³×°C), V – объем отапливаемого помещения (м³), k – поправочный коэффициент.
Для промышленных помещений с высотой потолков до 6 метров удельная тепловая характеристика q принимается: 0,8-1,0 Вт/м³×°C для утепленных зданий, 1,0-1,5 Вт/м³×°C для неутепленных зданий, 1,5-2,0 Вт/м³×°C для неотапливаемых ранее помещений. При высоте более 6 метров вводится понижающий коэффициент 0,7-0,9.
Температурный коэффициент k учитывает разность между требуемой температурой внутри помещения и расчетной наружной температурой для данного региона. Для Москвы и области расчетная температура принимается -28°C. Если требуется поддерживать в помещении +18°C, то k = (18 - (-28)) = 46°C.
Пример расчета для производственного цеха объемом 2000 м³ (20×10×10 м), умеренно утепленного: Q = 1,2 × 2000 × 46 = 110 400 Вт ≈ 110 кВт. Это требуемая тепловая мощность системы отопления.
Расчет теплоотдачи регистра
Теплоотдача гладкотрубного регистра рассчитывается по формуле: Qрег = k × F × Δt, где k – коэффициент теплопередачи (Вт/м²×°C), F – площадь поверхности нагрева (м²), Δt – температурный напор (°C).
Коэффициент теплопередачи для горизонтальных гладких труб в естественной конвекции составляет 9-12 Вт/м²×°C. При принудительной вентиляции может достигать 15-20 Вт/м²×°C.
Площадь поверхности нагрева для гладкой трубы: F = π × d × l × n, где d – наружный диаметр трубы (м), l – длина трубы (м), n – количество труб в регистре.
Температурный напор Δt – это разность между средней температурой теплоносителя и температурой воздуха в помещении: Δt = (tвх + tвых) / 2 - tв. Для стандартных условий (95/70°C, помещение 20°C): Δt = (95+70)/2 - 20 = 62,5°C.
Пример расчета для регистра из 6 труб диаметром 89 мм и длиной 2 метра: F = 3,14 × 0,089 × 2 × 6 = 3,35 м². При k = 11 Вт/м²×°C и Δt = 62,5°C: Qрег = 11 × 3,35 × 62,5 = 2305 Вт ≈ 2,3 кВт.
Для обогрева цеха мощностью 110 кВт потребуется: 110 / 2,3 = 48 таких регистров. Это много, поэтому целесообразно использовать регистры большего диаметра или с оребрением.
Подбор конфигурации
При подборе конфигурации регистра учитываются: доступное пространство для размещения, способ крепления (настенный, потолочный, напольный), схема разводки трубопроводов, требования к внешнему виду.
Для стандартных производственных помещений обычно применяются настенные регистры из труб диаметром 57-89 мм с количеством труб от 4 до 8. Длина регистра выбирается кратной 0,5 м и обычно составляет 1,5-3,0 метра. Более длинные регистры создают проблемы при транспортировке и монтаже.
Межосевое расстояние между трубами регистра выбирается 100-150 мм. Меньшее расстояние затрудняет окраску и обслуживание, большее – неоправданно увеличивает габариты прибора без повышения эффективности.
Учет особых условий
При расчете регистров для помещений с особыми условиями вводятся поправочные коэффициенты: для помещений с интенсивным воздухообменом (вентиляция, технологические проемы) увеличение на 20-30%, для помещений с большой площадью остекления увеличение на 15-25%, для помещений с периодическим отоплением (5-дневная рабочая неделя) увеличение на 10-15%.
Специалисты ТПК-Прометалл предоставляют бесплатную консультацию по расчету и подбору регистров отопления для вашего объекта. Достаточно предоставить план помещения с размерами, указать требуемую температуру и особенности эксплуатации – наши инженеры подготовят оптимальное решение с расчетом количества и характеристик регистров.
Монтаж и установка регистров отопления
Качественный монтаж регистров отопления не менее важен, чем правильный расчет и выбор оборудования. Нарушение технологии установки может привести к снижению эффективности системы, появлению течей, шума, неравномерному прогреву помещения.
Подготовительные работы
До начала монтажа необходимо проверить комплектность поставки, соответствие размеров регистров проектной документации, отсутствие механических повреждений. Каждый регистр должен иметь заводскую табличку с указанием основных технических характеристик и даты изготовления.
Проверяется готовность помещения: завершены основные строительные работы, стены и перекрытия имеют достаточную прочность для крепления регистров, проложены и опрессованы магистральные трубопроводы. Температура в помещении при монтаже должна быть не ниже +5°C для обеспечения качества сварных и резьбовых соединений.
Подготавливаются инструменты и материалы: сварочный аппарат (для стальных трубопроводов), труборез или болгарка, уровень, рулетка, крепежные элементы (кронштейны, анкеры, хомуты), уплотнительные материалы, запорная арматура, воздухоотводчики.
Разметка и крепление
Разметка мест установки регистров выполняется согласно проекту с учетом следующих требований: расстояние от пола до нижней трубы регистра не менее 100 мм для обеспечения конвекции и удобства уборки, расстояние от стены до задней поверхности регистра 25-50 мм для циркуляции воздуха, горизонтальность установки (контролируется уровнем) для равномерного распределения теплоносителя и удаления воздуха.
Кронштейны для крепления регистров устанавливаются с шагом 1,0-1,5 метра. Для легких регистров (диаметр труб до 57 мм) допускается шаг до 2 метров. Кронштейны крепятся к стене анкерными болтами диаметром 10-12 мм на глубину не менее 60 мм. Для стен из легких материалов (гипсокартон, газобетон) необходимо предусмотреть закладные элементы или усиленные анкеры.
Один из кронштейнов выполняется подвижным (скользящим) для компенсации температурного расширения регистра. Подвижный кронштейн устанавливается на конце регистра, противоположном точке подключения подающего трубопровода.
Подключение к системе отопления
Подключение регистра к трубопроводам выполняется сваркой (для стальных труб), резьбовыми или фланцевыми соединениями. Сварка обеспечивает максимальную надежность и долговечность, но требует квалифицированного сварщика. Резьбовые соединения удобнее при монтаже и позволяют демонтировать регистр для ремонта или замены.
На подающем трубопроводе перед регистром устанавливается запорный вентиль (шаровой кран, задвижка) для возможности отключения прибора без остановки всей системы. На обратном трубопроводе после регистра также устанавливается запорная арматура. При необходимости регулирования теплоотдачи применяются терморегулирующие вентили.
В верхней точке регистра обязательно устанавливается автоматический воздухоотводчик (кран Маевского или автоматический воздухоотводчик) для удаления воздушных пробок. Воздух в системе препятствует циркуляции теплоносителя и резко снижает теплоотдачу.
В нижней точке регистра может устанавливаться кран для слива воды при консервации системы или проведении ремонтных работ. Это особенно важно для неотапливаемых в зимний период помещений.
Опрессовка и испытания
После завершения монтажа всех регистров и трубопроводов система подвергается гидравлическим испытаниям (опрессовке). Опрессовка проводится водой при давлении, превышающем рабочее в 1,5 раза, но не менее 0,6 МПа. Испытательное давление выдерживается в течение 5 минут, после чего снижается до рабочего, и система выдерживается под давлением еще 2 часа.
Во время испытаний проверяется герметичность всех соединений, отсутствие течей, правильность работы запорной арматуры и воздухоотводчиков. Обнаруженные дефекты устраняются, и испытания повторяются.
После успешной опрессовки система заполняется теплоносителем, производится удаление воздуха, проверяется циркуляция, контролируется равномерность прогрева всех регистров. При необходимости выполняется балансировка системы регулирующими вентилями.
Финишная отделка
После испытаний и пуско-наладки выполняется финишная окраска регистров (если она не была выполнена в заводских условиях). Окраска производится термостойкой краской при температуре поверхности не выше 40-50°C. Рекомендуется нанесение двух слоев эмали с промежуточной сушкой.
ТПК-Прометалл не только производит регистры отопления, но и может организовать их монтаж силами опытных специалистов. Это гарантирует соблюдение всех технологических требований и обеспечивает гарантию на выполненные работы.
Эксплуатация и обслуживание регистров отопления
Регистры отопления отличаются высокой надежностью и неприхотливостью в эксплуатации, однако для обеспечения их долговечности и эффективной работы необходимо соблюдать определенные правила.
Режимы эксплуатации
Оптимальный температурный режим для стальных регистров – теплоноситель 70-95°C на подаче, 50-70°C на обратке. Более высокие температуры (до 130-150°C) допустимы, но сокращают срок службы лакокрасочного покрытия и уплотнительных материалов. Слишком низкие температуры (ниже 60°C) снижают эффективность теплоотдачи и могут привести к конденсации влаги на поверхности регистра.
Рабочее давление в системе должно соответствовать расчетному, на которое были спроектированы регистры. Превышение давления может привести к разрушению, понижение – к завоздушиванию и нарушению циркуляции. Манометры должны регулярно проверяться и поверяться.
Скорость теплоносителя в трубах регистра должна обеспечивать турбулентный режим течения (число Рейнольдса более 4000), что способствует хорошей теплоотдаче и препятствует отложению осадков. Слишком высокая скорость (более 1,5 м/с) вызывает эрозию труб и шум.
Водоподготовка
Качество теплоносителя критически влияет на долговечность регистров. Вода должна соответствовать требованиям СП 60.13330.2016 по жесткости, содержанию растворенного кислорода, pH. Рекомендуемые параметры: общая жесткость не более 7 мг-экв/л, содержание кислорода не более 0,05 мг/л, pH = 8,5-9,5.
Для закрытых систем отопления применяется деаэрация воды (удаление растворенного кислорода) и введение ингибиторов коррозии. Эффективны комплексные присадки на основе нитритов натрия, фосфатов, силикатов. Они создают на внутренней поверхности труб защитную пленку, препятствующую коррозии.
В системах с антифризом (этиленгликоль, пропиленгликоль) необходимо учитывать их более высокую текучесть и агрессивность по отношению к уплотнительным материалам. Концентрация антифриза выбирается по минимальной температуре, обычно достаточно 30-40% раствора (защита до -20…-30°C).
Регулярное обслуживание
Ежедневно (в отопительный период) необходимо контролировать давление и температуру теплоносителя, равномерность прогрева регистров, отсутствие протечек и посторонних шумов. Неравномерный прогрев может указывать на завоздушивание или засорение регистра.
Еженедельно проверяется работа автоматических воздухоотводчиков, запорной арматуры, контрольно-измерительных приборов. При необходимости производится удаление воздуха из системы через краны Маевского.
Ежемесячно выполняется визуальный осмотр регистров на предмет коррозии покрытия, механических повреждений, течей в местах соединений. Обнаруженные дефекты лакокрасочного покрытия зачищаются и закрашиваются.
Ежегодно (перед началом отопительного сезона) проводится комплексное техническое обслуживание: опрессовка системы, проверка герметичности, промывка для удаления отложений, ревизия запорной арматуры, подтяжка резьбовых соединений, обновление лакокрасочного покрытия при необходимости.
Промывка и удаление отложений
Со временем на внутренних поверхностях труб накапливаются отложения (накипь, продукты коррозии, механические загрязнения), снижающие теплоотдачу и проходное сечение. Периодическая промывка позволяет восстановить эффективность работы регистров.
Механическая промывка выполняется водой под давлением 0,3-0,4 МПа. Вода подается в систему, циркулирует некоторое время, затем сливается вместе с отложениями. Процедура повторяется до получения чистой воды на выходе.
Химическая промывка применяется при значительных отложениях. Используются растворы кислот (ингибированная соляная, сульфаминовая), щелочей или специальные моющие композиции. Раствор циркулирует в системе 2-8 часов при температуре 40-60°C, затем система промывается водой и нейтрализующим раствором.
Гидропневматическая промывка сочетает действие воды и сжатого воздуха, создавая турбулентные пульсирующие потоки, эффективно удаляющие отложения. Это современный и безопасный метод, не требующий применения химикатов.
Ремонт и устранение неисправностей
Наиболее частые неисправности регистров: протечки в местах сварных или резьбовых соединений, коррозия труб, механические повреждения. Мелкие протечки в резьбовых соединениях устраняются подтяжкой или заменой уплотнительных материалов. Течи в сварных швах требуют сварочного ремонта – дефектный участок заваривается после слива теплоносителя и просушки.
Сквозная коррозия труб обычно требует замены всего регистра, так как локальная заварка свищей дает лишь временный эффект. При правильной эксплуатации такие ситуации возникают крайне редко.
Механические повреждения (вмятины, погнутость труб) обычно не влияют на работоспособность, но могут быть исправлены при необходимости специальными правками или заменой поврежденной секции.
Своевременное и квалифицированное обслуживание позволяет эксплуатировать регистры отопления 30 лет и более без капитального ремонта, обеспечивая надежное и экономичное отопление промышленных объектов.
Сравнение различных типов регистров отопления
| Тип регистра | Теплоотдача | Гидравлическое сопротивление | Сложность изготовления | Стоимость | Область применения |
|---|---|---|---|---|---|
| Секционный змеевиковый | Высокая | Высокое (1000-3000 Па) | Средняя | Средняя | Небольшие помещения, локальный обогрев |
| Параллельный лестничный | Средняя | Низкое (200-500 Па) | Низкая | Низкая | Крупные производственные помещения |
| Комбинированный | Высокая | Среднее (500-1000 Па) | Высокая | Высокая | Объекты с особыми требованиями |
| Гладкотрубный | 15-25 Вт/м | Зависит от типа | Низкая | Низкая | Стандартные применения |
| Оребренный | 25-40 Вт/м | Зависит от типа | Высокая | Средняя | Ограниченное пространство, высокая мощность |
| Стальной | Стандартная | Стандартное | Низкая | Низкая | Большинство объектов |
| Из нержавеющей стали | Стандартная | Стандартное | Средняя | Высокая (×3-5) | Агрессивные среды, высокая влажность |
Чек-лист выбора регистров отопления
- Рассчитаны теплопотери помещения с учетом объема, утепления, температурного режима
- Определены параметры теплоносителя: температура подачи/обратки, рабочее давление, тип (вода/антифриз)
- Выбран материал регистров в соответствии с условиями эксплуатации (сталь/нержавейка)
- Определен тип конструкции (секционный/параллельный/комбинированный) исходя из размеров помещения и требований к гидравлике
- Рассчитано количество и размеры регистров для обеспечения требуемой тепловой мощности
- Выбраны диаметры труб и количество ниток (обычно 57-89 мм, 4-8 ниток)
- Определены места установки регистров и способ крепления (настенный/потолочный/напольный)
- Спроектирована схема подключения к системе (боковое/диагональное/нижнее)
- Предусмотрена запорная арматура для каждого регистра и воздухоотводчики
- Выбрана система антикоррозионной защиты – тип грунтовки и эмали, цвет покрытия
- Проверено соответствие требованиям ГОСТов и СП (ГОСТ 8732-78, СП 60.13330.2016)
- Подготовлена проектная документация с указанием всех технических характеристик и схем монтажа
Часто задаваемые вопросы (FAQ)
Вопрос 1: Чем регистры отопления лучше обычных радиаторов для промышленных помещений?
Ответ: Регистры имеют значительно большую мощность при сопоставимых габаритах, выдерживают более высокое давление и температуру, устойчивы к механическим повреждениям и практически не требуют обслуживания. Для помещений объемом более 500 м³ регистры экономически выгоднее радиаторов в 2-3 раза.
Вопрос 2: Какой диаметр труб выбрать для регистра отопления?
Ответ: Для большинства промышленных объектов оптимальны трубы диаметром 57-89 мм. Меньший диаметр (32-45 мм) подходит для небольших помещений и маломощных систем. Больший диаметр (108-159 мм) используется в крупных цехах с мощными системами отопления. Выбор зависит от расчетной мощности и параметров системы.
Вопрос 3: Сколько служат регистры отопления из стали?
Ответ: При правильном проектировании системы, качественной водоподготовке и соблюдении правил эксплуатации стальные регистры служат 25-30 лет. Регистры из нержавеющей стали – 40-50 лет и более. Основной фактор, влияющий на долговечность – качество теплоносителя и защита от коррозии.
Вопрос 4: Нужно ли красить регистры отопления и как часто?
Ответ: Да, окраска необходима для защиты от коррозии и эстетичного внешнего вида. Первичная окраска выполняется в два слоя (грунт + эмаль) перед монтажом или сразу после него. Обновление покрытия требуется раз в 5-7 лет для помещений с нормальными условиями, раз в 3-5 лет для влажных или агрессивных сред. Регистры из нержавейки не требуют окраски.
Вопрос 5: Можно ли изготовить регистры по индивидуальным размерам?
Ответ: Да, регистры отопления всегда изготавливаются по индивидуальному заказу в соответствии с проектом. Вы можете заказать регистры любой длины (обычно 1-3 метра), с любым количеством труб (от 2 до 12), любого диаметра (32-159 мм), с различными вариантами подключения. ТПК-Прометалл выполняет регистры точно по вашим чертежам и спецификациям.
Вопрос 6: Какое максимальное давление выдерживают регистры?
Ответ: Стандартные стальные регистры рассчитываются на рабочее давление 1,0-1,6 МПа (10-16 атм), что соответствует большинству промышленных систем отопления. При необходимости можно изготовить регистры на более высокое давление (до 2,5 МПа) за счет использования толстостенных труб. Каждый регистр проходит опрессовку давлением, превышающим рабочее в 1,5 раза.
Вопрос 7: Можно ли использовать регистры в системах с антифризом?
Ответ: Да, стальные регистры совместимы с водно-гликолевыми антифризами. Однако нужно учитывать, что теплоотдача при использовании антифриза снижается на 10-15% по сравнению с водой, что требует увеличения количества регистров или их размеров. Также важно использовать качественный антифриз с антикоррозионными присадками и уплотнители, устойчивые к гликолям.
Вопрос 8: Как часто нужно промывать регистры отопления?
Ответ: При использовании подготовленного теплоносителя (деаэрированная вода с ингибиторами) промывка требуется раз в 5-7 лет. В системах без водоподготовки – раз в 2-3 года. Признаки необходимости промывки: снижение теплоотдачи, неравномерный прогрев, увеличение перепада давления. Рекомендуется совмещать промывку с ежегодным техническим обслуживанием перед отопительным сезоном.
Вопрос 9: Какое расстояние должно быть между трубами в регистре?
Ответ: Стандартное межосевое расстояние между трубами составляет 100-150 мм. Меньшее расстояние (70-100 мм) делает регистр более компактным, но затрудняет окраску и обслуживание. Большее расстояние (150-200 мм) не дает существенного увеличения теплоотдачи, но увеличивает габариты. Оптимальное значение выбирается проектировщиком исходя из конкретных условий.
Вопрос 10: Как правильно удалить воздух из регистров отопления?
Ответ: Воздух удаляется через краны Маевского или автоматические воздухоотводчики, устанавливаемые в верхней точке каждого регистра. Процедура выполняется при работающей системе: кран открывается до появления воды без пузырьков, затем закрывается. Удаление воздуха следует проводить при первом запуске системы, после ремонтов и периодически в процессе эксплуатации (особенно в начале отопительного сезона).
Заключение
Регистры отопления – оптимальное решение для эффективного и экономичного обогрева промышленных и коммерческих объектов. Простота конструкции, высокая надежность, долговечность и неприхотливость в эксплуатации делают их незаменимыми в производственных цехах, складских комплексах, ангарах, мастерских и других помещениях большой площади. Правильный расчет, качественное изготовление и профессиональный монтаж обеспечат вашему предприятию комфортный температурный режим на десятилетия вперед.
Выбор регистров отопления требует комплексного подхода с учетом теплотехнических характеристик помещения, параметров системы теплоснабжения, условий эксплуатации и экономических факторов. Соблюдение требований нормативных документов, использование качественных материалов и соблюдение технологии монтажа – залог эффективной и безопасной работы системы отопления.
Компания ТПК-Прометалл предлагает полный цикл услуг по обеспечению промышленных объектов регистрами отопления: консультации по выбору, теплотехнические расчеты, изготовление регистров любых типов и размеров, поставка с собственных складов в Москве, монтаж и пуско-наладка систем отопления. Мы работаем напрямую с производителями металлопроката, что позволяет предлагать конкурентные цены при высоком качестве продукции.
Все регистры изготавливаются из сертифицированных труб в соответствии с ГОСТ 8732-78, проходят обязательную опрессовку и контроль качества сварных швов. На все изделия предоставляется гарантия 24 месяца. Наши специалисты имеют многолетний опыт работы с промышленными системами отопления и помогут подобрать оптимальное решение для вашего объекта.
Обращайтесь в ТПК-Прометалл для заказа регистров отопления, получения консультации по расчету и проектированию систем обогрева промышленных помещений. Мы находимся в Москве, наши склады расположены по адресам: ул. Стахановская, 24с2 (м. Карачарово) и ул. Верхние Поля, 38с3 (м. Капотня). Телефон для связи: +7 495 128-08-38. Подробная информация о продукции и услугах представлена на нашем сайте https://tpk-prometall.ru/
